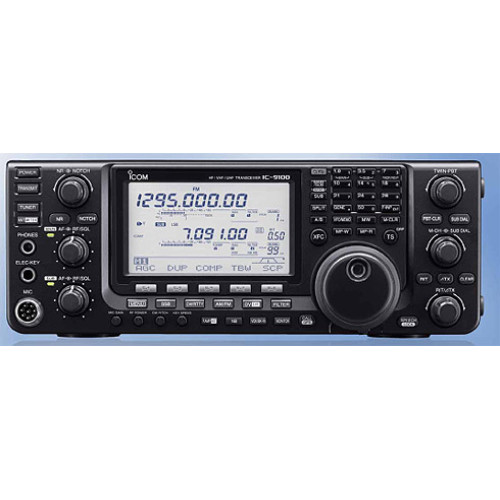

IC-9100 - воплощение передовых технологий ICOM в компактном корпусе, это КВ/УКВ трансивер типа все-в-одном.Универсальная радиостанция которая перекрывает большенство любительских диапазонов и режимов, а также предоставляет широкий функционал.На этом трансивере вы можете проводить DX QSO, RTTY, D-STAR DV, связь через спутник и тд.

.Излучатель на 144 МГц
4.

.Телеграфный ключ
10.

Излучатель на 430 МГц
5.Клемма заземления трансивера
6.

На КВ+50 МГц и на144 МГц 100Вт, 75Вт на 430 МГц
IC-9100 использует высокоэффективный усилителей мощности и большой радиатор, обеспечивающий стабильную выходную мощность, даже во время длительных периодов работы.

Спутниковый режим
В спутниковом режиме синхронизируется рабочая частота передатчика и рабочая частота приёмника, а также отслеживается изменение одной из частот.Эта функция работает и в реверсе.Компенсация эффекта Доплера может быть легко включена.

Цифровой ПЧ фильтр
DSP установленный в IC-9100 гарантирует возможность вам "построить свой собственный" цифровой ПЧ фильтр.Вы можете быстро выбрать ширину и форму фильтра так чтобы улучшить приём редкой DX станции.

Широкие возможности для CW
Все перечисленные ниже телеграфные возможности уже имеются в IC-9100:
• 4 ячейки памяти, до 70 символов в каждой
• Многофункциональный электронный ключ с регулируемой скоростью манипуляции (6-48wpm), соотношений точка-тире и полярности
• Возможность слушать эфир в паузах, во время передачи

До 424 каналов памяти
Каждый диапазон (КВ+50 МГц, 144 МГц, 430 МГц и 1200 МГц), имеет в общей сложности 99 частотных каналов памяти для хранения частот, режима и других данный. IC-9100 обладает 6 специальных ячеек для задания участков сканирования и ячейку для вызывной частоты в каждом диапазоне.

Noise Blanker (подавление импульсных помех)
Цифровой Noise Blanker снижает уровень импульсных помех, таких как система зажигания в двигатели автомобиля. Noise Blanker обеспечивает значительное уменьшение импульсных помех, он обеспечивает возможность изменять уровень подавления, а кроме того продолжительность задержки реакции на помеху.

Другие выдающиеся характеристики
• Встроенный голосовой синтезатор проговаривает частоту, режим работы, показания S-метра
• Программируемый пользователем звуковой сигнал края диапазона (может быть отключен)
• VSC (Voice Squelch Control) функция
• AFC функция (для FM/DV режимов)
• Речевой компрессор
• Микрофонный эквалайзер и регулируемая полоса пропускания
• Два предусилителя для КВ: УВЧ1: с низким усилением и УВЧ2: с высоким усилением
• Аттенюатор -20 дБ
• CTCSS/DTCS кодер и декодер
• Функция быстрого блокирования частоты
• Независимая расстройка приёмника и передатчика до ±9.999 кГц
• Эквалайзер в приёмнике
• Синхронная настройка SSB/CW автоматически сдвигает частоту при переключении между LSB/USB режимами
• Шаг синтезатора 1 Гц
• Сканирование памяти, выборочное сканирование памяти, выбор режима сканирования
• Автоматическая настройка шага перестройки
• Передача этот со скоростью 9600bps
• Управление внешним тюнером AH-4
• Работа через ретранслятор

Связка D-STAR репитеров через интернет, позволяет общаться практически в любом месте.В дополнение к диапазонам 144, 1200 и 430 МГц, режим D-STAR DV может быть использован на 28 МГц и 50 МГц, в симплексном режиме.
• Режим D-STAR DR позволяет работать через D-STAR ретрансляторы
• Возможны GPS-функции (нужен внешний приемник GPS)
• Функция ответа в одно касание
• Цифровой вызов конкретного позывного
• Запись поступившего вызова
• Автоматическое отображение полученного сообщения

Кроме того, обычный CI-V разьём, для команд дистанционного управления встроен в IC-9100.

В памяти можно хранить 20 алфавитно-цифровых спутниковых частот, режимов работы и других параметров сигнала, для быстрой настройки.

Многофункциональный жидко-кристаллический дисплей
На большом, многофункциональном ЖК-дисплее отображается рабочая частота, название канала из девяти символов, номер канала, многофункциональный измеритель (S-метр, мощность, КСВ и уровень ALC) как для основной частоты так и для дополнительной. Матричная часть ЖК-дисплея отображает следующие данные:
• Имя канала
• Назначение функциональных клавиш
• Панорамный индикатор
• RTTY декодер
• Содержимое памяти ключа
• Графический КСВ
• D-STAR позывной, сообщения, DR лист
• GPS информация о местоположении

USB-разъем для подключения компьютерного управления
IC-9100 оснащён стандартный USB разъем B типа, который может быть подключен к ПК.Это позволяет управлять модуляцией, звуком, RTTY демодулятором и CI-V командами с помощью кабеля USB.

RTTY демодулятор и декодер
Встроенный RTTY демодулятор и декодер обеспечивает возможность сразу же читать тексты передаваемые в режиме RTTY, на дисплее.Никаких внешних дополнений или компьютер не требуется.Встроенный индикатор настройки гарантирует возможность настроиться точно на телетайпный сигнал.

Дополнительный D-STAR DV (цифровая связь для радиолюбителей)
Дополнительный модуль UT-121 гарантирует режим D-STAR DV.Это цифровой режим для голосовой связи и низкоскоростной передачи указанный.

Он помнит установки при которых был достигнут минимальный КСВ.Вы можете отключить тюнер.

Диапазон от КВ до 1200 МГц в одном трансивере
IC-9100 полностью перекрывает КВ+50, 144, 430/440 любительские диапазоны в нескольких режимах работы. Установив дополнительный модуль UX-9100 на 1200 МГц, вы можете начать работу немедленно и в этом диапазоне.

Он устраняет несущие не влияя при этом на АРУ.Также, автоматический режекторный фильтр отслеживает и устраняет две или более помех одновременно, это могут быть несущие или тоны от цифровых сигналов.

Супергетеродин с двумя преобразованиями
В последних моделях дорогих трансиверов, ICOM использует две ПЧ (три ПЧ используется только для диапазона 1200 МГц), Первая ПЧ аналоговая, вторая ПЧ цифровая.Так сделано в IC-9100.

Встроенный антенный тюнер для КВ+50 МГц
Внутренний антенный тюнер автоматически настраивается по минимальному КСВ во всех КВ и 50 МГц диапазонах.Как только вы начинаете передачу, тюнер может мгновенно настроиться на частоту с помощью встроенной в памяти.

ACC разьём (модем и другие устройства)
13.CI-V разьём для дистанционного управления
14.USB разьём
15

Дополнительный порт RS-BA1 для IP-программного обеспечения и дистанционного управления
Дополнительная программа RS-BA1 позволяет использовать IC-9100 из другой комнаты через домашнюю сеть, или даже из удаленного места, через интернет. RS-BA1 работает на компьютере и имеет низкую задержку голоса.

Три фильтра в первой ПЧ (3/6/15 кГц) для КВ+50 МГц
IC-9100 поставляется с одним встроенным фильтром шириной 15 кГц в первой ПЧ, вы можете добавить ещё два дополнительных фильтра (3 кГц FL-431 и 6 кГц FL-430).Изменяя ширину первой ПЧ в зависимости от режима работы, можно эффективно защитить полезный сигнал от соседних внутриполосных помех.Фильтр шириной 3 кГц в первой ПЧ, особенно эффективен для CW и SSB режимов.

.Антенна на 1200 МГц (если установлен дополнительный блок)
16.

Две антенны для КВ+50 МГц
7.Разьём для внешних устройств 1
8.Разьём для внешних устройств 2
9

Высокая стабильность частоты
Встроенный кварцевый генератор обеспечивает стабильность частоты ±0.5ppm в широком диапазоне температур (от 0°C до +50°С). Это даёт возможность работать долгое время в таких цифровых режимах как RTTY, SSTV, PSK и других.

Разьёмы на задней панели
1.Внешний тюнер
2.Фидер питания трансивера от 13.8В
3

+30 дБм для точки пересечения третьего порядка
Использование передовых методов проектирования ICOM, позволили добиться в IC-9100 IP3 = +30 дБм на КВ диапазонах. В УКВ диапазонах, в IC-9100 параметр IP3 также улучшен, по сравнению с предыдущими моделями.

Noise reduction (подавление шума)
16-ступенчатый шумоподавитель может значительно повысить отношение сигнал-шум приемника, что обеспечивает чистый, ясный звуковой сигнал, который поможет вам провести коммуникация в сложных условиях.

32-разрядный DSP с плавающей точкой и 24-битный АЦП/ЦАП преобразователь
Сердцем IC-9100 является проверенный 32-битный DSP процессор, выполняющий операции с плавающей точкой и 24-битный АЦП/ЦАП преобразователь. Это мощное сочетание поддерживает многие функции цифровой обработки, такие как модуляция/демодуляция, ПЧ фильтры, двойной PBT, AGC, подавитель шума, ручной и автоматический фильтр, речевой компрессор, RTTY демодулятор/декодер и другие функции.

Программа CS-9100
При использовании дополнительной программы CS-9100, с компьютера можно полностью управлять трансивером (память, диапазоны, DR лист, D-STAR, GPS) и легко редактировать установки с ПК. Для подключения к компьютеру требуется только USB коаксиальный кабель.

Режекторный фильтр
Ручной режекторный фильтр управляется от DSP имеет чрезвычайно резкие характеристики и обеспечивает затухание более чем 70 дБ.Режекторный фильтр выбирается из 2-х типов, что позволяет вам выбрать подходящую ширину фильтра и режим работы.

AGC управление
Цифровые фильтры ПЧ, автоматический режекторный фильтр и другие цифровые функции включены в управление цепи АРУ в блоке DSP.AGC эффективно работает для полезного сигнала и уменьшает его блокирование сильными соседними сигналами находящимися в полосе пропускания фильтра.Изменение времени АРУ (низкая, средняя и быстрая) дают гибкость и скорость, необходимые для комфортного приёма сигналов.

Два независимых приемника
IC-9100 имеет два независимых приемника в одной трансиверы, и может принимать два сигнала одновременно, на разных диапазонах. Также, многие функции работают независимо, суб-тоны, шумоподавитель, громкость и тд.

Двойной PBT и сдвиг ПЧ
После создания своего собственного цифрового ПЧ фильтра, вы можете использовать цифровые настройки PBT, чтобы выдавить помеху за пределы полосы пропускания ПЧ и тогда вы будете четко слышать слабый сигнал.

Отказ от лишних электронных схем в IC-9100, позволил улучшить внутриполосную характеристику IMD.

Память хранит три последние созданные фильтра и вы можете использовать их мгновенно, это большая помощь в соревнованиях или других сложных условиях приёма.

Антенные разъемы
На задней панели есть два антенных разъема для КВ и 50 МГц, с автоматическим селектором антенны, и по одному разьёму для 144 МГц, 430 МГц и 1200 МГц.

Вход для ALC от внешнего усилителя
11.Коммутация TX/RX для внешнего усилителя
12.

Внешний динамик для основного приёмника
17.Внешний динамик для дополнительного приёмника
