RM-TR4-X - высокоинтегрированный четырехканальный приемопередающий модуль, выполненный по технологии SiP, то есть система в корпусе. Он работает в диапазоне 8-12 ГГц и предназначен прежде всего для активных фазированных антенных решеток.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.

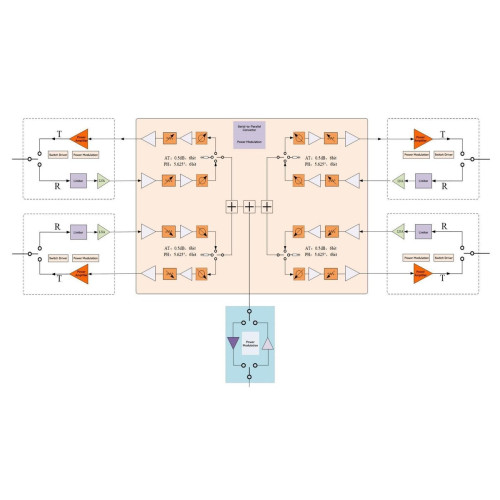

В каждом канале доступны 6-разрядные фазовращатель и аттенюатор, а также последовательно-параллельное преобразование управляющего кода и модуляция питания. Это полный набор, необходимый для электронного управления лучом решетки.
Выходная мощность насыщения в режиме передачи составляет 41 дБм при входной 0 дБм, КПД по добавленной мощности достигает 34% при питании 28 В. Усилитель передающего тракта и ограничитель приемного выполнены по балансной схеме, что дает низкий КСВН, а переключение прием-передача выполняется встроенным коммутатором за 80 нс.
Приемный тракт обеспечивает усиление малого сигнала 28 дБ при коэффициенте шума 3,2 дБ и выдерживает импульсный сигнал до 44 дБм. Модуль изготовлен в герметичном металлокерамическом корпусе на основе оксида алюминия с шариковыми выводами BGA диаметром 0,45 мм, допускает монтаж оплавлением, отвод тепла идет через крышку.
Ключевые особенности
- Рабочая полоса 8-12 ГГц, четыре независимых канала
- Выходная мощность 41 дБм при входной 0 дБм, КПД по добавленной мощности 34% при 28 В
- 6-разрядные фазовращатель и аттенюатор в каждом канале
- Коэффициент шума приемного тракта 3,2 дБ
- Выдерживает импульсный входной сигнал до 44 дБм
- Время переключения прием-передача 80 нс
- Корпус BGA 15 x 15 x 2,9 мм, монтаж оплавлением, отвод тепла через крышку
Применение
Активные фазированные антенные решетки диапазона X, радиолокационные станции, системы связи и радиоконтроля, бортовая аппаратура.
Технические характеристики
Канал передачи
| Параметр | Значение |
|---|---|
| Выходная мощность насыщения | 41 дБм тип. |
| КПД передающего тракта при 28 В | 34% тип. |
| Разброс амплитуды | ±0,5 дБ |
| Разброс фазы | ±8 градусов |
| СКО фазового сдвига при передаче | 2 градуса |
| Амплитудная модуляция при фазовом сдвиге | ±0,5 дБ |
| Время переключения прием/передача | 80 нс |
| Обратные потери на входе | 15 дБ |
| Рабочий ток по цепи 28 В на канал | 1,5 А |
| Рабочий ток по цепи 3,3 В на канал | 230 мА |
Приемный канал
| Параметр | Значение |
|---|---|
| Коэффициент усиления малого сигнала | 28 дБ тип. |
| Коэффициент шума (NF) | 3,2 дБ тип. |
| Обратные потери на входе | 15 дБ |
| Обратные потери на выходе | 10 дБ |
| Входная мощность при компрессии 1 дБ (P-1) | -30 дБм |
| Допустимая входная мощность | 44 дБм, импульсный режим |
| СКО фазового сдвига при приеме | 3 градуса |
| Амплитудная модуляция при фазовом сдвиге | ±1 дБ |
| СКО ослабления при приеме | 1 дБ |
| Фазовая модуляция при изменении ослабления | ±5 градусов |
| Разброс амплитуды | ±0,5 дБ |
| Разброс фазы | ±8 градусов |
| Рабочий ток по цепи +3,3 В на канал | 180 мА |
| Ток по цепи -5 В на канал | 10 мА |
Конструкция
| Параметр | Значение |
|---|---|
| Габариты (мм) | 15,0 x 15,0 x 2,9 |
| Материал корпуса | керамика на основе оксида алюминия |
| Выводы | шарики BGA диаметром 0,45 мм с высоким содержанием свинца |
| Припой | оловянно-свинцовый Sn63Pb37 |
| Монтаж | совместим с монтажом оплавлением |
| Отвод тепла | через крышку корпуса |
4-канальный приемопередающий SiP-модуль диапазона X RM-TR4-X
