BUC-KA-40W - старшая модель линейки блок-конвертеров диапазона Ka, построенная на технологии GaN. Мощность насыщения составляет не менее 46 дБм, усиление малого сигнала - не менее 68 дБ, самое высокое среди изделий Ka в каталоге.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Рабочая полоса задается в пределах 27,5-31 ГГц: при заказе выбирается участок шириной 1 ГГц. Частота гетеродина определяется выбранной выходной частотой, промежуточная частота 1-2 ГГц назначается по заказу.
Изделие поддерживает автоматическое переключение частоты - функция, которой нет у младших моделей линейки. Регулировка усиления выполняется в пределах 20 дБ с мелким шагом 0,25 дБ.
Неравномерность амплитуды нормирована как не более 4 дБ размахом на 1 ГГц и не более 1,2 дБ на 120 МГц, неравномерность усиления по всей температуре - не более 3 дБ. Питание 220 В переменного тока, потребление не более 450 Вт, корпус 230 x 160 x 144 мм без учета разъемов, степень защиты IP65.
Ключевые особенности
- Высокоэффективная технология GaN
- Мощность насыщения не менее 46 дБм, около 40 Вт
- Коэффициент усиления малого сигнала не менее 68 дБ
- Автоматическое переключение частоты
- Регулировка усиления 20 дБ с шагом 0,25 дБ
- Встроенная защита от перегрева и перегрузки по току, функция мониторинга
Применение
Передающие тракты земных станций диапазона Ka повышенной энергетики, узловые станции широкополосного спутникового доступа, мобильные комплексы.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| ВЧ-частота | 27,5 - 31 ГГц, участок шириной 1 ГГц выбирается в пределах диапазона |
| Частота ПЧ | 1 - 2 ГГц, по заказу |
| Частота гетеродина | определяется выбранной выходной частотой |
| Опорная частота | 10 МГц, 0 ±5 дБм |
| Коэффициент усиления малого сигнала | не менее 68 дБ |
| Диапазон регулировки усиления | 20 дБ, шаг 0,25 дБ |
| Неравномерность амплитуды | не более 4 дБ размахом на 1 ГГц; не более 1,2 дБ размахом на 120 МГц |
| Неравномерность усиления | не более 3 дБ по всему диапазону температур |
| Мощность насыщения | не менее 46 дБм; другие уровни по заказу |
| IM3 | не более -25 дБн при снижении на 3 дБ относительно номинального уровня |
| Фазовый шум | не более -65 дБн/Гц при 100 Гц; -75 дБн/Гц при 1 кГц; -85 дБн/Гц при 10 кГц; -95 дБн/Гц при 100 кГц |
| КСВН входа | не более 1,8 |
| КСВН выхода | не более 2 |
| Побочные составляющие | не более -55 дБн |
| Питание | 220 В переменного тока ± 15% |
| Потребляемая мощность | не более 450 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты (мм) | 230 x 160 x 144, без учета разъемов |
| ВЧ-вход | N-KFD |
| ВЧ-выход | WR28 |
| Интерфейс питания и управления | Y50X-0803ZJ10 / RS485 |
| Охлаждение | принудительное воздушное |
| Степень защиты | IP65 |
| Рабочая температура | -40 °C ... +75 °C |
| Температура хранения | -55 °C ... +80 °C |

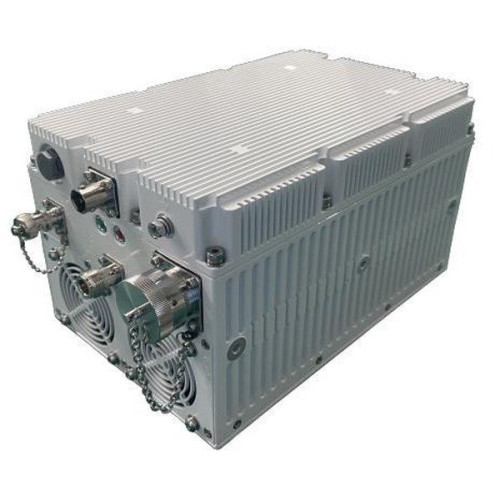

Повышающий блок-конвертер BUC диапазона Ka, 40 Вт BUC-KA-40W
