BUC-KA-8W - самая компактная модель линейки блок-конвертеров диапазона Ka. При габаритах 145 x 100 x 40 мм и потреблении около 60 Вт от источника 24 В изделие выдает мощность насыщения не менее 39 дБм, а при температуре 60 °C - не менее 38,5 дБм.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Отдельно указанное значение при повышенной температуре - полезная деталь: у многих изделий этого класса мощность заметно проседает на жаре, здесь снижение нормировано и составляет всего 0,5 дБ.
Рабочая полоса выбирается при заказе из трех вариантов: 29-30, 30-31 или 29,4-31 ГГц, промежуточная частота - 1,4-2,4 или 2,4-3 ГГц. Частота гетеродина соответственно 27, 27,6 или 28,6 ГГц.
Усиление малого сигнала не менее 55 дБ, неравномерность ±0,7 дБ на 40 МГц и ±2,5 дБ на 1000 МГц. Корпус со степенью защиты IP65 и принудительным воздушным охлаждением, вход SMA-K, выход волноводный WR28.
Ключевые особенности
- Встроенный фильтр подавления в приемном канале
- Низкое энергопотребление и низкий уровень побочных составляющих
- Сверхнизкий фазовый шум
- Встроенная защита от перегрузки по току
- Встроенная тепловая защита
- Мощность насыщения не менее 39 дБм, около 8 Вт
- Нормированная мощность при 60 °C - не менее 38,5 дБм
- Самые компактные габариты в линейке Ka: 145 x 100 x 40 мм
- Три варианта рабочей полосы по заказу
Применение
Передающие тракты компактных терминалов диапазона Ka, возимые и носимые станции, беспилотные и авиационные платформы связи.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| ВЧ-частота | 29-30 ГГц, 30-31 ГГц или 29,4-31 ГГц |
| Частота ПЧ | 1,4-2,4 ГГц или 2,4-3 ГГц |
| Частота гетеродина | 27 / 27,6 / 28,6 ГГц |
| Опорная частота | 10 МГц, 0 ±5 дБм, вход через порт ПЧ |
| Коэффициент усиления малого сигнала | не менее 55 дБ |
| Неравномерность усиления | ±0,7 дБ на 40 МГц; ±2,5 дБ на 1000 МГц |
| Мощность насыщения | не менее 39 дБм; не менее 38,5 дБм при 60 °C; другие уровни по заказу |
| IM3 | не более -25 дБн при снижении на 3 дБ относительно номинальной мощности |
| Фазовый шум | не более -63 дБн/Гц при 100 Гц; -73 дБн/Гц при 1 кГц; -83 дБн/Гц при 10 кГц; -93 дБн/Гц при 100 кГц |
| КСВН входа | не более 1,8 |
| КСВН выхода | не более 2 |
| Побочные составляющие | не более -50 дБн |
| Питание | 24 В |
| Потребляемая мощность | 60 Вт тип. |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты (мм) | 145 x 100 x 40 |
| ВЧ-вход | SMA-K |
| ВЧ-выход | WR28 |
| Интерфейс питания и управления | J30J |
| Охлаждение | принудительное воздушное |
| Степень защиты | IP65 |
| Рабочая температура | -40 °C ... +75 °C |
| Температура хранения | -55 °C ... +80 °C |

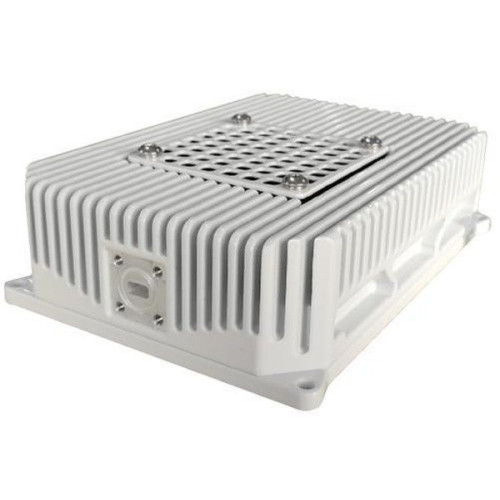

Повышающий блок-конвертер BUC диапазона Ka, 8 Вт BUC-KA-8W
- Производитель: OMEGA RF
- Модель: BUC-KA-8W
-
