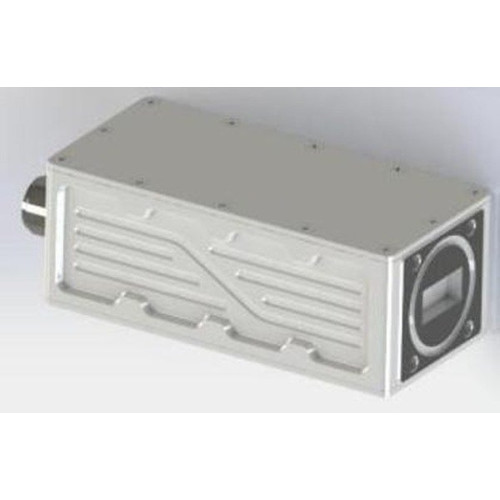

LNB-KU-1275 - малошумящий блок-конвертер приемного тракта диапазона Ku. Он принимает сигнал в полосе 10,7-12,75 ГГц и переносит его на промежуточную частоту 950-2150 МГц или 2500-3000 МГц, в зависимости от исполнения.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Коэффициент шума 0,8 дБ и усиление 40-60 дБ позволяют строить на его основе приемные тракты земных станций без дополнительного предусилителя. Опорным сигналом может служить как внешний источник 10 МГц, так и встроенный генератор - это важно, когда конвертер работает в составе синхронизированного комплекса.
Частота гетеродина выбирается при заказе из ряда 9,75 / 10 / 10,75 / 11,2 / 11,3 ГГц, а в каталоге приведена таблица из двенадцати готовых сочетаний гетеродина, входной и выходной полосы. Отдельно предусмотрено двухдиапазонное исполнение с переключением гетеродина 9,75 и 10,6 ГГц по напряжению питания.
Изделие выполнено в корпусе 150 x 60 x 45 мм со степенью защиты IP65 и рассчитано на работу от -40 до +65 °C. Вход - волноводный WR75, выход - SMA-K, мониторинг по RS422, потребление не более 4 Вт от источника 24 В.
Ключевые особенности
- Входная полоса 10,7-12,75 ГГц
- Коэффициент шума 0,8 дБ типовой при 25 °C
- Усиление 40-60 дБ, неравномерность не более 6 дБ
- Внутренний или внешний опорный сигнал 10 МГц
- Двенадцать вариантов частоты гетеродина по заказу
- Сигнализация и защита от перенапряжения и перегрузки по току
- Степень защиты IP65, рабочая температура от -40 до +65 °C
Применение
Приемные тракты земных станций спутниковой связи диапазона Ku, VSAT-терминалы, корабельные и мобильные станции, системы приема телевизионного сигнала.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| ВЧ-частота | 10,7 - 12,75 ГГц |
| Частота ПЧ | 950 - 2150 МГц или 2500 - 3000 МГц |
| Частота гетеродина | 9,75 / 10 / 10,75 / 11,2 / 11,3 ГГц, по заказу |
| Опорная частота | внешняя 10 МГц или внутренняя |
| Коэффициент усиления | 40 - 60 дБ |
| Неравномерность усиления | не более 6 дБ |
| Выходная мощность при компрессии 1 дБ | 15 дБм тип. |
| Точка пересечения третьего порядка IP3 | 25 дБм тип. |
| Фазовый шум | не более -75 дБн/Гц при 1 кГц; -85 дБн/Гц при 10 кГц; -95 дБн/Гц при 100 кГц |
| Коэффициент шума (NF) | 0,8 дБ тип. при 25 °C |
| Подавление зеркального канала | 40 дБн |
| КСВН входа | 2:1 |
| Питание | 24 В |
| Потребляемая мощность | не более 4 Вт |
| Интерфейс мониторинга | RS422 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты (мм) | 150 x 60 x 45 |
| ВЧ-вход | WR75 |
| ПЧ-выход | SMA-K |
| Степень защиты | IP65 |
| Рабочая температура | -40 °C ... +65 °C |
| Температура хранения | -55 °C ... +80 °C |
Варианты частотных планов по заказу (гетеродин / ВЧ-вход / ПЧ-выход, ГГц)
| Параметр | Значение |
|---|---|
| Вариант 1 | 9,75 / 10,7-11,8 / 0,95-1,05 |
| Вариант 2 | 10 / 10,95-11,8 / 0,95-1,8 |
| Вариант 3 | 10 / 10,95-12,1 / 0,95-2,1 |
| Вариант 4 | 10,25 / 11,2-11,7 / 0,95-1,45 |
| Вариант 5 | 10,5 / 11,45-12,2 / 0,95-1,7 |
| Вариант 6 | 10,6 / 11,7-12,75 / 1,1-2,15 |
| Вариант 7 | 10,7 / 11,65-12,75 / 0,95-2,05 |
| Вариант 8 | 10,75 / 11,7-12,75 / 0,95-2 |
| Вариант 9 | 11,2 / 12,2-12,75 / 1-1,55 |
| Вариант 10 | 11,25 / 12,2-12,75 / 0,95-1,5 |
| Вариант 11 | 11,3 / 12,25-12,75 / 0,95-1,45 |
| Вариант 12, двухдиапазонный | 9,75 при 12-14 В: 10,7-11,7 / 0,95-1,95; 10,6 при 15,5-24 В: 11,7-12,75 / 1,1-2,15 |
