Быстроперестраиваемый синтезатор SYN-FT-40G рассчитан на системы, где скорость смены частоты важнее всего остального. Переключение между любыми двумя точками рабочего диапазона занимает менее 300 нс, что позволяет строить на его основе тракты с частотной перестройкой и программируемые гетеродины.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Рабочий диапазон составляет от 1250 МГц до 40 ГГц при минимальном шаге 10 кГц. При выходной частоте 10 ГГц фазовый шум составляет -110 дБн/Гц на отстройке 1 кГц, а на краю диапазона 40 ГГц остается на уровне -98 дБн/Гц. Стабильность и точность частоты 2x10^-7 наследуются от внешнего опорного сигнала, если он подан.

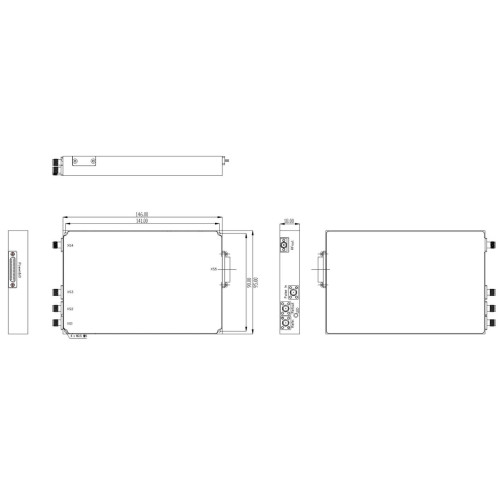

Габариты 146 x 95 x 18 мм и масса не более 0,65 кг позволяют встраивать изделие в аппаратуру с плотной компоновкой. Управление выполняется через параллельный порт, ВЧ-выход - SMA-KFD или разъем 2,92 мм типа K.
Ключевые особенности
- Выходная частота 1250-40000 МГц
- Время перестройки частоты 300 нс между любыми двумя точками диапазона
- Шаг перестройки 10 кГц
- Фазовый шум -110 дБн/Гц при отстройке 1 кГц на частоте 10 ГГц
- Габариты 146 x 95 x 18 мм, масса не более 0,65 кг
Применение
Радиолокационные тракты с перестройкой частоты, системы радиоэлектронного противодействия, программируемые гетеродины, комплексы измерения и контроля.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Выходная частота (МГц) | 1250 - 40 000 |
| Шаг частоты (кГц) | 10 |
| Время перестройки частоты (нс) | не более 300 |
| Выходная мощность (дБм) | не менее 10 |
| Стабильность частоты | 2x10^-7, при использовании внешней опоры соответствует ей |
| Точность частоты | 2x10^-7, при использовании внешней опоры соответствует ей |
| Побочные составляющие (дБн) | не более -65/-60 (тип./макс.) в 1,25-20 ГГц; -60/-55 в 20-40 ГГц |
| Гармоники (дБн) | не более -5 |
Фазовый шум (дБн/Гц) по выходной частоте
| Параметр | Значение |
|---|---|
| Отстройка 100 Гц | не более -110 (1,25 ГГц) / -90 (10 ГГц) / -84 (20 ГГц) / -76 (40 ГГц) |
| Отстройка 1 кГц | не более -128 / -110 / -104 / -98 |
| Отстройка 10 кГц | не более -135 / -118 / -112 / -106 |
| Отстройка 100 кГц | не более -135 / -118 / -112 / -106 |
| Отстройка 1 МГц | не более -143 / -126 / -120 / -114 |
Интерфейсы, питание, конструкция
| Параметр | Значение |
|---|---|
| Электропитание | +12 В / 1,8 А при запуске; +12 В / 1,6 А в установившемся режиме |
| ВЧ-интерфейс | SMA-KFD или 2,92 мм, розетка типа K |
| Интерфейс управления | J30J-31ZKP, параллельный порт |
| Габариты (мм) | не более 146 x 95 x 18 |
| Масса | не более 0,65 кг |
| Рабочая температура (°C) | -40 ... +70 |
| Температура хранения (°C) | -55 ... +85 |
Быстроперестраиваемый синтезатор частоты 1250-40000 МГц SYN-FT-40G
- Производитель: OMEGA RF
- Модель: SYN-FT-40G
-
0р.
