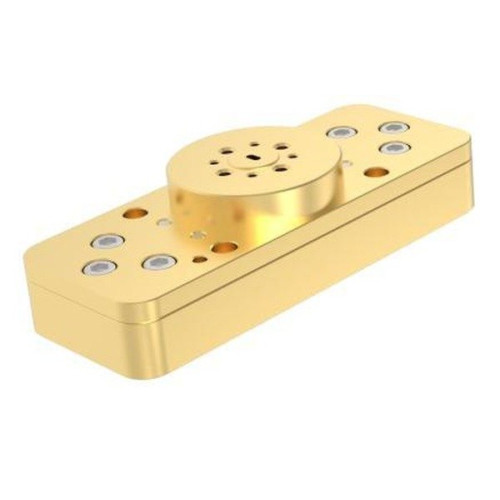

PSV-DPX-E - диплексер диапазона E, разделяющий две стандартные полосы магистральных радиорелейных линий: 71-76 и 81-86 ГГц. Именно эти полосы закрывают усилители PA-E-7176 и PA-E-8186 из этого же каталога.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Развязка между трактами приема и передачи составляет не менее 70 дБ: нижняя полоса подавлена не менее чем на 70 дБ в участке 81-86 ГГц, верхняя - на столько же в участке 71-76 ГГц. В точке раздела 78,5 ГГц развязка не менее 20 дБ.
Вносимые потери не превышают 1 дБ, КСВН - не более 1,6, допустимая мощность не менее 10 Вт. Изделие выполнено из алюминиевого сплава AL 6061 с золочением поверхности, габариты 86,8 x 34 x 22 мм, интерфейс трактов приема и передачи - WR12.
Ключевые особенности
- Разделение полос 71-76 и 81-86 ГГц диапазона E
- Развязка приема и передачи не менее 70 дБ
- Вносимые потери не более 1 дБ
- Допустимая мощность не менее 10 Вт
- Корпус из AL 6061 с золочением поверхности
- Интерфейс трактов WR12, габариты 86,8 x 34 x 22 мм
Применение
Магистральные радиорелейные линии диапазона E, дуплексные миллиметровые системы связи, комплекты с усилителями на 71-76 и 81-86 ГГц.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | 71-76 ГГц и 81-86 ГГц |
| КСВН | не более 1,6 |
| Вносимые потери | не более 1 дБ |
| Неравномерность в полосе | не более 0,5 дБ |
| Развязка Tx/Rx | нижняя полоса: не менее 70 дБ в участке 81-86 ГГц; верхняя полоса: не менее 70 дБ в участке 71-76 ГГц; не менее 20 дБ на 78,5 ГГц |
| Подавление вне полосы | нижняя полоса: не менее 60 дБ в 86-90 ГГц и не менее 60 дБ на 66 ГГц; верхняя полоса: не менее 60 дБ в 66-71 ГГц и не менее 40 дБ на 90 ГГц |
| Допустимая мощность | не менее 10 Вт |
| Габариты (мм) | 86,8 x 34 x 22 |
| Интерфейс трактов Tx/Rx | WR12 |
| Материал корпуса | AL 6061 |
| Покрытие поверхности | золочение |
| Рабочая температура | до +85 °C |
