FFH-60220 - старшая модель серии, перекрывающая диапазон от 2 до 20 ГГц. По сравнению с FFH-6218 расширена верхняя граница, все остальные параметры серии сохранены: время перестройки 1 мкс, разрешение 1 кГц, выходная мощность не менее 13 дБм.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Серия FFH задумана как замена дорогостоящим синтезаторам прямого цифрового синтеза. Изделие сохраняет высокую точность частоты ±2 PPM и старение не более ±1 PPM в год, что позволяет применять его без частой поверки.

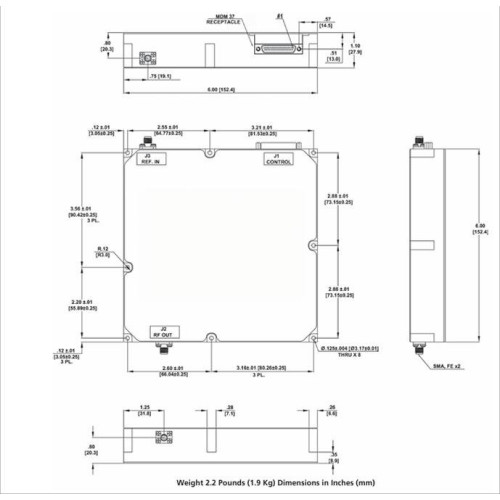

Модуль синхронизируется по внешней опоре 100 МГц, работает в диапазоне температур от -40 до +70 °C и выполнен в едином для серии корпусе 152,4 x 152,4 x 27,9 мм. Это упрощает замену модели в уже спроектированной аппаратуре.
Ключевые особенности
- Диапазон частот 2000-20000 МГц - самый широкий в серии
- Время перестройки частоты 1 мкс
- Разрешение по частоте 1 кГц
- Выходная мощность не менее 13 дБм
- Взаимозаменяем по посадочному месту с FFH-6053 и FFH-6218
Применение
Гетеродины широкополосных приемопередающих трактов, комплексы радиоконтроля, системы радиоэлектронного подавления, стенды встроенного контроля.
Технические характеристики
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот (МГц) | 2000 - 20 000 |
| Старение | ±1 PPM в год |
| Точность частоты | ±2 PPM |
| Выходная мощность, мин. (дБм) | 13 |
| Время переключения (мкс) | 1 |
| Разрешение по частоте (кГц) | 1 |
| Фазовый шум, отстройка 1 кГц (дБн/Гц) | -90 |
| Фазовый шум, отстройка 10 кГц (дБн/Гц) | -100 |
| Фазовый шум, отстройка 100 кГц (дБн/Гц) | -105 |
| Фазовый шум, отстройка 1 МГц (дБн/Гц) | -105 |
| Фазовый шум, отстройка 10 МГц (дБн/Гц) | -110 |
| Гармоники, макс. (дБн) | -20 |
| Побочные составляющие (дБн) | -50 |
| Внешняя опора (МГц) | 100 |
| Рабочая температура (°C) | -40 ... +70 |
| Габариты (мм) | 152,4 x 152,4 x 27,9 |
Источник сигнала с быстрой перестройкой частоты FFH-60220, 2000-20000 МГц
- Производитель: OMEGA RF
- Модель: FFH-60220
-
