FFH-6053 - младшая модель серии FFH, перекрывающая диапазон 500-3000 МГц. Серия создана как производительная и экономичная альтернатива дорогостоящим синтезаторам прямого цифрового синтеза: при времени перестройки 1 мкс изделие сохраняет высокую точность и низкий фазовый шум, оставаясь заметно доступнее в закупке и проще в интеграции.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Разрешение по частоте составляет 1 кГц, выходная мощность не менее 13 дБм, точность частоты ±2 PPM при старении ±1 PPM в год. Гармоники подавлены не менее чем на 20 дБ, побочные составляющие - на 50 дБ.

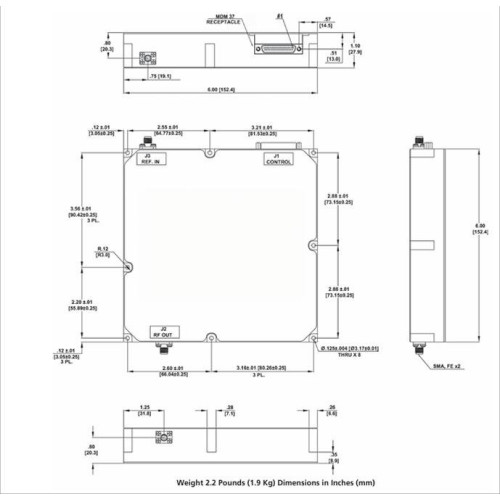

Изделие синхронизируется по внешней опоре 100 МГц и работает в диапазоне температур от -40 до +70 °C. Габариты составляют 152,4 x 152,4 x 27,9 мм. Модуль подходит для формирования сигнала гетеродина и встроенного контроля аппаратуры.
Ключевые особенности
- Диапазон частот 500-3000 МГц
- Время перестройки частоты 1 мкс
- Разрешение по частоте 1 кГц
- Выходная мощность не менее 13 дБм
- Низкое энергопотребление, компактные размеры
Применение
Формирование сигнала гетеродина, встроенный контроль аппаратуры, системы связи и радиоэлектронного подавления, испытательные стенды.
Технические характеристики
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот (МГц) | 500 - 3000 |
| Старение | ±1 PPM в год |
| Точность частоты | ±2 PPM |
| Выходная мощность, мин. (дБм) | 13 |
| Время переключения (мкс) | 1 |
| Разрешение по частоте (кГц) | 1 |
| Фазовый шум, отстройка 100 Гц (дБн/Гц) | -77 |
| Фазовый шум, отстройка 1 кГц (дБн/Гц) | -90 |
| Фазовый шум, отстройка 10 кГц (дБн/Гц) | -110 |
| Фазовый шум, отстройка 100 кГц (дБн/Гц) | -115 |
| Фазовый шум, отстройка 1 МГц (дБн/Гц) | -115 |
| Фазовый шум, отстройка 10 МГц (дБн/Гц) | -120 |
| Гармоники, макс. (дБн) | -20 |
| Побочные составляющие (дБн) | -50 |
| Внешняя опора (МГц) | 100 |
| Рабочая температура (°C) | -40 ... +70 |
| Габариты (мм) | 152,4 x 152,4 x 27,9 |
Источник сигнала с быстрой перестройкой частоты FFH-6053, 500-3000 МГц
- Производитель: OMEGA RF
- Модель: FFH-6053
-
