FFH-6218 перекрывает диапазон от 2 до 18 ГГц - это самая востребованная полоса для гетеродинов радиолокационной и разведывательной аппаратуры. Время перестройки составляет 1 мкс при разрешении 1 кГц, что позволяет применять модуль в системах с быстрой сменой рабочей частоты.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Серия FFH разработана как экономичная замена синтезаторам прямого цифрового синтеза. При сопоставимой скорости перестройки изделие проще в интеграции и заметно доступнее, сохраняя выходную мощность не менее 13 дБм и точность частоты ±2 PPM.

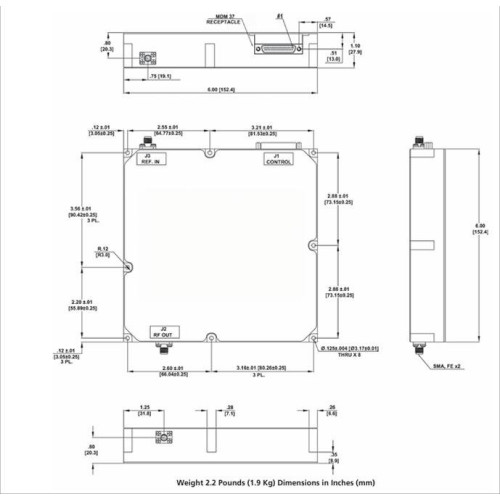

Фазовый шум на отстройке 1 кГц не превышает -90 дБн/Гц, на отстройке 10 кГц - -100 дБн/Гц. Модуль работает от внешней опоры 100 МГц в диапазоне температур от -40 до +70 °C, габариты 152,4 x 152,4 x 27,9 мм.
Ключевые особенности
- Диапазон частот 2000-18000 МГц
- Время перестройки частоты 1 мкс
- Разрешение по частоте 1 кГц
- Выходная мощность не менее 13 дБм
- Единый конструктив с остальными моделями серии FFH
Применение
Гетеродины радиолокационных и связных трактов, системы радиоконтроля и радиоэлектронного подавления, встроенный контроль, испытательные комплексы.
Технические характеристики
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот (МГц) | 2000 - 18 000 |
| Старение | ±1 PPM в год |
| Точность частоты | ±2 PPM |
| Выходная мощность, мин. (дБм) | 13 |
| Время переключения (мкс) | 1 |
| Разрешение по частоте (кГц) | 1 |
| Фазовый шум, отстройка 1 кГц (дБн/Гц) | -90 |
| Фазовый шум, отстройка 10 кГц (дБн/Гц) | -100 |
| Фазовый шум, отстройка 100 кГц (дБн/Гц) | -105 |
| Фазовый шум, отстройка 1 МГц (дБн/Гц) | -105 |
| Фазовый шум, отстройка 10 МГц (дБн/Гц) | -110 |
| Гармоники, макс. (дБн) | -20 |
| Побочные составляющие (дБн) | -50 |
| Внешняя опора (МГц) | 100 |
| Рабочая температура (°C) | -40 ... +70 |
| Габариты (мм) | 152,4 x 152,4 x 27,9 |
Источник сигнала с быстрой перестройкой частоты FFH-6218, 2000-18000 МГц
- Производитель: OMEGA RF
- Модель: FFH-6218
-
