LNA-W-9298 - малошумящий усилитель миллиметрового диапазона W, рассчитанный на полосу 92-98 ГГц. Это одна из немногих частотных областей, где сочетаются высокое разрешение по угловым координатам и приемлемое затухание в атмосфере, поэтому усилители этого диапазона применяют в радиовидении, радиометрии и системах ближней радиолокации.

Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)

Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.

Изделие поставляется в виде кристалла или модуля с выводами и рассчитано на питание Vd = 5 В при токе стока 90 мА и напряжении затвора -1,58 В. Коэффициент усиления малого сигнала составляет 19 дБ при неравномерности не более ±0,5 дБ, коэффициент шума - 4,5 дБ.

Рабочая температура от -55 до +85 °C делает изделие пригодным для бортовой аппаратуры. КСВН входа и выхода не превышает 1,5, что упрощает согласование с последующими каскадами тракта.

Ключевые особенности

• Диапазон частот 92-98 ГГц
• Коэффициент усиления малого сигнала 19 дБ
• Неравномерность усиления не более ±0,5 дБ
• Коэффициент шума 4,5 дБ
• Рабочая температура от -55 до +85 °C

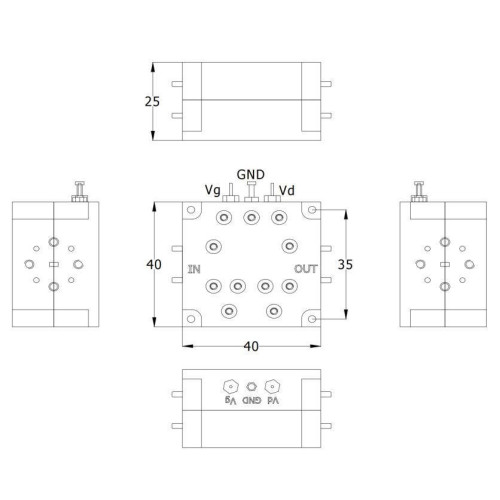

• Пятивыводное подключение: вход, выход, питание стока и затвора, земля

Применение

Приемные тракты миллиметрового диапазона, радиометрия, системы радиовидения, ближняя радиолокация, испытательная аппаратура диапазона W.

Технические характеристики

Электрические характеристики (Vd = 5 В, Id = 90 мА, TA = +25 °C)

Назначение выводов

Условия эксплуатации
