Модуль источника сигнала SIG-SRC-40G перекрывает диапазон от 9 кГц до 40 ГГц - от низких частот до миллиметрового участка включительно. Выпускается в двух исполнениях: до 20 ГГц и до 40 ГГц. Минимальный шаг перестройки составляет 1 Гц.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Уровень выходного сигнала регулируется в пределах от -40 до +15 дБм с разрешением 0,1 дБ, что позволяет использовать изделие не только как источник несущей, но и как калиброванный источник при настройке приемных трактов. Абсолютная точность установки уровня составляет ±1 дБ в основной части диапазона и ±0,5 дБ выше 20 кГц.
Многоконтурная схема ФАПЧ обеспечивает фазовый шум лучше -113 дБн/Гц на отстройке 1 кГц для частоты 10 ГГц. Опорным источником служит встроенный термостатированный генератор OCXO, выходной сигнал проходит через набор полосовых фильтров. Питание - 220 В переменного тока, масса не более 4 кг.
Ключевые особенности
- Диапазон частот 9 кГц - 20 ГГц или 9 кГц - 40 ГГц
- Шаг перестройки 1 Гц
- Регулировка уровня от -40 до +15 дБм с разрешением 0,1 дБ
- Фазовый шум -113 дБн/Гц при отстройке 1 кГц на частоте 10 ГГц
- Встроенный термостатированный опорный генератор OCXO
- Питание 220 В переменного тока, масса не более 4 кг
Применение
Испытательные комплексы, поверка и настройка приемных трактов, системы обработки сигналов, лабораторные и цеховые стенды.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Выходная частота | 9 кГц - 20 ГГц или 9 кГц - 40 ГГц, по исполнению |
| Диапазон выходной мощности | -40 дБм ... +15 дБм |
| Шаг частоты | 1 Гц |
| Разрешение по мощности | 0,1 дБ |
| Побочные составляющие (дБн) | не более -95/-80 (тип./макс.) в 1-15 ГГц; -85/-75 в 15-30 ГГц; -75/-70 в 30-40 ГГц |
| Гармоники (дБн) | не более -20 |
| Частота опорного входа (МГц) | 10 |
| Мощность опорного сигнала (дБм) | 5 ± 3 |
| Точность установки уровня | ±1 дБ в диапазоне 9 кГц - 20 ГГц; ±0,5 дБ выше 20 кГц до 41 ГГц |
Фазовый шум (дБн/Гц) по выходной частоте
| Параметр | Значение |
|---|---|
| Отстройка 100 Гц | -105 (1 ГГц) / -91 (5 ГГц) / -85 (10 ГГц) / -79 (20 ГГц) / -75 (40 ГГц) |
| Отстройка 1 кГц | -130 / -119 / -113 / -107 / -100 |
| Отстройка 10 кГц | -132 / -121 / -115 / -109 / -102 |
| Отстройка 100 кГц | -132 / -121 / -115 / -109 / -102 |
| Отстройка 1 МГц | -136 / -134 / -130 / -126 / -119 |

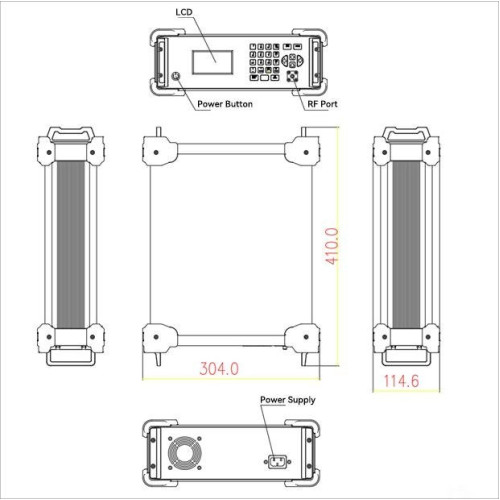

Интерфейсы, питание, конструкция
| Параметр | Значение |
|---|---|
| Питание | 220 В переменного тока |
| ВЧ-интерфейс | SMA-KFD в 1-20 ГГц; 2,92 мм в 20-40 ГГц |
| Интерфейс управления | кнопочная панель управления |
| Рабочая температура | -20 °C ... +50 °C |
| Масса | не более 4 кг |
