ZJT104+4 отличается от восьмиэлементной ZJT108 принципом организации решетки. Здесь восемь элементов разбиты на две группы по четыре, каждая из которых работает на своей частотной точке - отсюда обозначение 4+4.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Такая схема дает возможность одновременно справляться с помехами типа 3+3, то есть по три помехи на каждой из двух частот. Глубина подавления та же, что у ZJT108: одна помеха - SIR не менее 100 дБ, три - не менее 90 дБ, шесть - не менее 80 дБ.
Рабочие полосы - BeiDou B1, GPS L1 и Galileo E1, поддерживается одночастотное или совместимое позиционирование. Конструктив совпадает с ZJT108: диаметр антенны 160 мм при толщине 22 мм, модуль не более 99 x 69 мм, масса не более 500 г.
Потребление не более 8 Вт при питании от 4,8 до 30 В. Интерфейс данных - RS232, TTL или прямой кабельный выход по заказу, ВЧ-выход MCX.
Ключевые особенности
- Восемь элементов, организованных по схеме 4 плюс 4 на две частотные точки
- Обработка помех типа 3+3 - по три помехи на каждой частоте
- Подавление одной помехи SIR не менее 100 дБ, трех - не менее 90 дБ, шести - не менее 80 дБ
- Полосы BeiDou B1, GPS L1 и Galileo E1
- Диаметр антенны 160 мм, толщина 22 мм, масса не более 500 г
- Потребление не более 8 Вт, питание от 4,8 до 30 В
Применение
Двухчастотные навигационные приемники беспилотных аппаратов и подвижных объектов, работа в сложной помеховой обстановке на нескольких частотах.
Технические характеристики
Помехозащищенность
| Параметр | Значение |
|---|---|
| Модель изделия | ZJT104+4 |
| Рабочие частотные диапазоны | BeiDou B1, GPS L1, Galileo E1 |
| Количество подавляемых помех | одновременно помехи типа 3+3 |
| Количество элементов решетки | 8, по схеме 4 плюс 4 |
| Способность подавления помех | одна помеха: SIR не менее 100 дБ; три помехи: не менее 90 дБ; шесть помех: не менее 80 дБ |
| Уровень выходного сигнала | -70 дБм ... -50 дБм |
Питание и условия эксплуатации
| Параметр | Значение |
|---|---|
| Потребляемая мощность | не более 8 Вт |
| Напряжение питания | 4,8 В ... 30 В |
| Рабочая температура | -40 °C ... +70 °C |
| Температура хранения | -55 °C ... +80 °C |
Физические параметры
| Параметр | Значение |
|---|---|
| Размер антенны | диаметр 160 мм, толщина 22 мм; по заказу иной |
| Размер модуля | не более 99 x 69 мм |
| Масса | не более 500 г |
| Интерфейс данных | RS232, TTL или прямой кабельный выход, по заказу |
| ВЧ-выход | MCX |

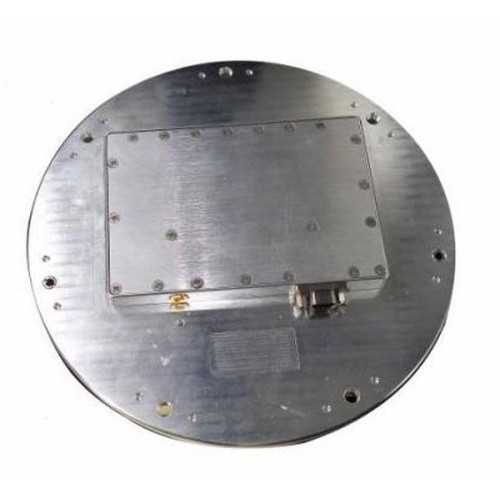

Помехозащищенная навигационная антенна 4+4 элемента ZJT104+4
- Производитель: OMEGA RF
- Модель: ZJT104+4
-
