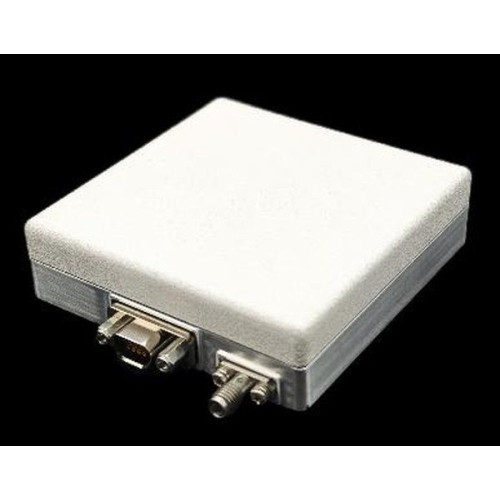

ZJT104 - младшая модель линейки помехозащищенных навигационных модулей. Изделие представляет собой законченный приемник спутниковой навигации с антенной решеткой, малошумящим усилителем, многоканальным ВЧ-чипом, модулем подавления помех и процессором обработки сигналов основной полосы.

Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)

Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.

Четырехэлементная решетка позволяет одновременно подавлять до трех типов помех - широкополосные, узкополосные, перестраиваемые и импульсные - в полосах BeiDou B1 и GPS L1. Подавление одиночной помехи характеризуется отношением SIR не менее 90 дБ, трех помех - не менее 80 дБ.

Изделие рассчитано на малые и средние беспилотные аппараты, поэтому ключевыми были габариты и энергопотребление: 65 x 65 x 20 мм, масса не более 150 г, потребление не более 4 Вт при широком диапазоне питания от 4,8 до 20 В.

Поддерживается одночастотное или совместимое позиционирование по BeiDou B1 и GPS L1. Интерфейс данных - RS232, TTL, разъемы J30J или прямой кабельный выход, ВЧ-выход SSMA.

Ключевые особенности

• Четырехэлементная антенная решетка
• Одновременное подавление до трех типов помех
• Подавление одной помехи SIR не менее 90 дБ, трех помех - не менее 80 дБ
• Полосы BeiDou B1 и GPS L1
• Габариты не более 65 x 65 x 20 мм, масса не более 150 г
• Потребление не более 4 Вт, питание от 4,8 до 20 В
• Рабочая температура от -40 до +70 °C

Применение

Навигационные приемники малых и средних беспилотных аппаратов, подвижные объекты в условиях помеховой обстановки, специальная техника.

Технические характеристики

Помехозащищенность

Питание и условия эксплуатации

Физические параметры
