ZJT108 - восьмиэлементная помехозащищенная навигационная антенна. Удвоение числа элементов решетки по сравнению с моделью ZJT104 дает принципиально другой уровень защиты: одновременно подавляется до семи типов помех вместо трех.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Возрастает и глубина подавления: одна помеха подавляется с отношением SIR не менее 100 дБ, три - не менее 90 дБ, шесть - не менее 80 дБ. К полосам BeiDou B1 и GPS L1 добавлена Galileo E1.
Плата за это - габариты и потребление. Диаметр антенны составляет 160 мм при толщине 22 мм, размер модуля обработки - не более 99 x 69 мм, масса - не более 500 г, потребление - не более 8 Вт. Диапазон питания расширен до 4,8-30 В.
Поддерживается одночастотное или совместимое позиционирование по BeiDou B1, GPS L1 и Galileo E1. Интерфейс данных - RS232, TTL или прямой кабельный выход по заказу, ВЧ-выход MCX. Размер антенны может быть изменен по заказу.
Ключевые особенности
- Восьмиэлементная антенная решетка
- Одновременное подавление до семи типов помех
- Подавление одной помехи SIR не менее 100 дБ, трех - не менее 90 дБ, шести - не менее 80 дБ
- Полосы BeiDou B1, GPS L1 и Galileo E1
- Диаметр антенны 160 мм, толщина 22 мм
- Потребление не более 8 Вт, питание от 4,8 до 30 В
- Размер антенны по заказу
Применение
Навигационные приемники беспилотных и пилотируемых аппаратов, подвижные объекты в сложной помеховой обстановке, специальная и транспортная техника.
Технические характеристики
Помехозащищенность
| Параметр | Значение |
|---|---|
| Модель изделия | ZJT108 |
| Рабочие частотные диапазоны | BeiDou B1, GPS L1, Galileo E1 |
| Количество подавляемых помех | одновременно до 7 типов |
| Количество элементов решетки | 8 |
| Способность подавления помех | одна помеха: SIR не менее 100 дБ; три помехи: не менее 90 дБ; шесть помех: не менее 80 дБ |
| Уровень выходного сигнала | -70 дБм ... -50 дБм |
Питание и условия эксплуатации
| Параметр | Значение |
|---|---|
| Потребляемая мощность | не более 8 Вт |
| Напряжение питания | 4,8 В ... 30 В |
| Рабочая температура | -40 °C ... +70 °C |
| Температура хранения | -55 °C ... +80 °C |
Физические параметры
| Параметр | Значение |
|---|---|
| Размер антенны | диаметр 160 мм, толщина 22 мм; по заказу иной |
| Размер модуля | не более 99 x 69 мм |
| Масса | не более 500 г |
| Интерфейс данных | RS232, TTL или прямой кабельный выход, по заказу |
| ВЧ-выход | MCX |

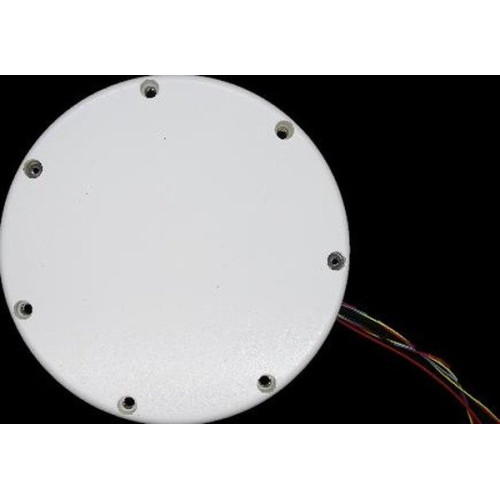

8-элементная помехозащищенная навигационная антенна ZJT108
- Производитель: OMEGA RF
- Модель: ZJT108
-
