DCV-Q-4020 переносит сигнал диапазона Q из полосы 40,1-40,2 ГГц на промежуточную частоту 2,2-2,3 ГГц. Частота гетеродина фиксирована и составляет 37,9 ГГц, синхронизация выполняется по внешней опоре 100 МГц уровнем 0 дБм.

Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)

Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.

Главная особенность изделия - многоканальное синхронное преобразование частоты. Все каналы работают от одного гетеродина, поэтому между ними сохраняются фазовые соотношения, что обязательно для антенных решеток и систем углового пеленгования.

Усиление составляет не менее 25 дБ при неравномерности ±3 дБ по всему температурному диапазону, типовая выходная мощность 5 дБм. Зеркальный канал подавлен на 40 дБн, побочные составляющие не превышают -55 дБн при выходном сигнале 0 дБм.

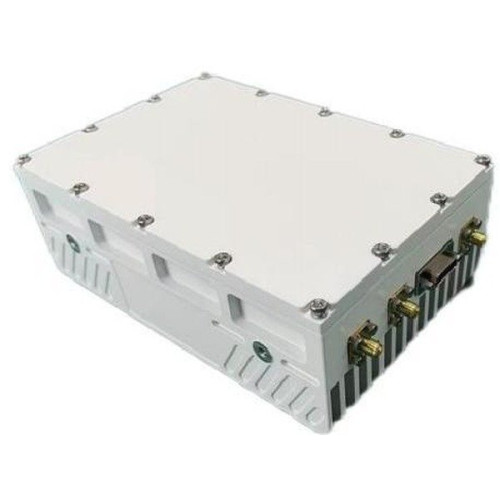

Преобразователь выполнен в корпусе 180 x 121 x 65 мм со степенью защиты IP65, вход - волноводный WR22, выход и опорный вход - SMA-K, питание и управление через разъем J30J-21. Потребление не более 20 Вт от источника +28 В.

Ключевые особенности

• Вход 40,1-40,2 ГГц, выход 2,2-2,3 ГГц, гетеродин 37,9 ГГц
• Многоканальное синхронное преобразование частоты
• Усиление не менее 25 дБ
• Низкий уровень побочных составляющих и сверхнизкий фазовый шум
• Сигнализация и защита от перенапряжения и перегрузки по току
• Степень защиты IP65, рабочая температура от -40 до +65 °C

Применение

Приемные тракты земных станций диапазона Q, многоканальные приемные системы, антенные решетки с сохранением фазовых соотношений, комплексы радиоконтроля.

Технические характеристики

Электрические характеристики

Механические характеристики
