UPC-V-4751 переносит сигнал промежуточной частоты 1,1-2,1 ГГц в полосу 47-51 ГГц диапазона V. Частота гетеродина составляет 45,9-48,9 ГГц, опорный сигнал - 100 МГц уровнем 0 ±5 дБм.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
В отличие от блок-конвертеров BUC этот преобразователь не содержит мощного оконечного усилителя: выходная мощность насыщения составляет не менее 5 дБм. Изделие предназначено для формирования сигнала перед внешним усилителем мощности, а не для непосредственной работы на антенну.
Усиление малого сигнала не менее 35 дБ, диапазон регулировки 30 дБ с шагом 0,5 дБ, неравномерность усиления не более 3 дБ на полосе 1 ГГц. Побочные составляющие подавлены не менее чем на 60 дБн при выходном сигнале 0 дБм.
Изделие поддерживает автоматическое переключение частоты и функцию мониторинга, питается от источника +28 В с потреблением не более 28 Вт. Корпус 220 x 160 x 90 мм без учета разъемов, степень защиты IP65, вход SMA-K, выход волноводный WR19.
Ключевые особенности
- Входная полоса ПЧ 1,1-2,1 ГГц, выход 47-51 ГГц
- Коэффициент усиления малого сигнала не менее 35 дБ
- Регулировка усиления 30 дБ с шагом 0,5 дБ
- Автоматическое переключение частоты и функция мониторинга
- Низкое потребление - не более 28 Вт
- Встроенная защита от перегрева и перегрузки по току
Применение
Передающие тракты диапазона V, магистральные линии миллиметрового диапазона, экспериментальные и испытательные комплексы спутниковой связи.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| ВЧ-частота | 47 - 51 ГГц |
| Частота ПЧ | 1,1 - 2,1 ГГц |
| Частота гетеродина | 45,9 - 48,9 ГГц |
| Опорная частота | 100 МГц, 0 ±5 дБм |
| Коэффициент усиления малого сигнала | не менее 35 дБ |
| Диапазон регулировки усиления | 30 дБ, шаг 0,5 дБ |
| Неравномерность усиления | не более 3 дБ на полосе 1 ГГц |
| Мощность насыщения | не менее 5 дБм; другие уровни по заказу |
| IM3 | не более 30 дБн при выходном сигнале 0 дБм |
| Фазовый шум | не более -63 дБн/Гц при 100 Гц; -73 дБн/Гц при 1 кГц; -83 дБн/Гц при 10 кГц; -93 дБн/Гц при 100 кГц |
| КСВН входа | не более 1,8 |
| Побочные составляющие | не более -60 дБн при выходном сигнале 0 дБм |
| Питание | +28 В |
| Потребляемая мощность | не более 28 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты (мм) | 220 x 160 x 90, без учета разъемов |
| ВЧ-вход | SMA-K |
| ВЧ-выход | WR19 |
| Интерфейс питания и управления | J30J-21 |
| Степень защиты | IP65 |
| Рабочая температура | -40 °C ... +75 °C |
| Температура хранения | -55 °C ... +80 °C |

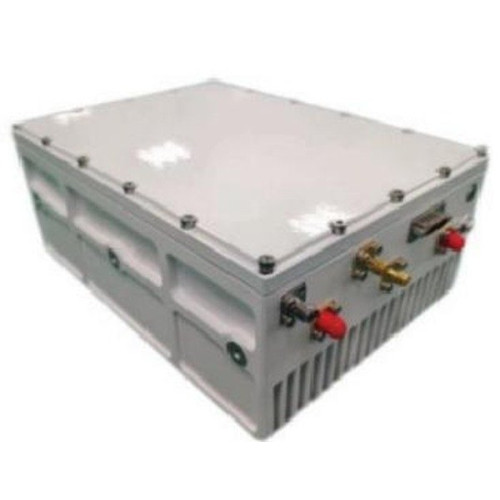

Повышающий преобразователь диапазона V 47-51 ГГц UPC-V-4751
- Производитель: OMEGA RF
- Модель: UPC-V-4751
-
