RDR-KU-LAS - самый дальнобойный радар каталога. Он предназначен для наблюдения за маловысотной и наземной обстановкой и перекрывает азимут 360 градусов при угле места от -3 до 60 градусов, высота обнаружения - не менее 3000 м.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
В основе изделия лежит цифровое формирование луча (DBF). Такая архитектура дает низкую эффективную изотропно излучаемую мощность при высокой скорости обзора: антенна вращается со скоростью 30 оборотов в минуту, то есть 180 градусов в секунду.
Дальность обнаружения зависит от эффективной поверхности рассеяния цели: малый БПЛА вертолетного типа с ЭПР 0,01 - не менее 10 км, малый БПЛА самолетного типа с ЭПР 0,1 - не менее 15 км, средний БПЛА с ЭПР 1 - не менее 20 км. Человек обнаруживается на 15 км, вертолеты и транспортные средства - на 20 км.
Адаптивное подавление помех и обработка по принципу обнаружения до завязки трассы (TBD) позволяют работать при высокой плотности целей с очень малой вероятностью ложной тревоги. Система автоматически сопровождает более 500 целей, точность по дальности не хуже 5 м, по азимуту и углу места - не хуже 0,25 градуса.
Радар размещается на возвышенности, башне или крыше высокого здания и соединяется с терминалом отображения и управления оптоволоконным кабелем длиной в сотни метров. Питание 220 В переменного тока, потребление не более 700 Вт, масса не более 35 кг, степень защиты IP67.
Ключевые особенности
- Обзор 360 градусов по азимуту, от -3 до 60 градусов по углу места
- Дальность до 20 км по средним БПЛА, вертолетам и транспорту
- Цифровое формирование луча (DBF), скорость вращения антенны 30 об/мин
- Сопровождение более 500 трасс на платформе GPU
- Точность по азимуту и углу места не хуже 0,25 градуса
- Адаптивное подавление помех и обработка TBD
- Связь с терминалом по оптоволокну длиной в сотни метров
- Степень защиты IP67, рабочая температура от -40 до +55 °C
Применение
Контроль воздушного пространства аэропортов, пограничный контроль, охрана конгресс-центров и спортивных объектов, наблюдение за наземной и маловысотной обстановкой.
Технические характеристики
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий диапазон | диапазон Ku |
| Тип радара | одномерный DBF и доплеровский FMCW |
| Режим сканирования | электронное сканирование и сканирование по азимуту |
| Режимы работы | секторный обзор, режим сопровождения |
| Угол обнаружения | азимут 0-360 градусов, угол места от -3 до 60 градусов |
| Высота обнаружения | не менее 3000 м |
| Скорость вращения антенны | 30 об/мин, то есть 180 градусов в секунду |
| Измеряемые параметры | дальность, азимут, высота, скорость |
| Дальность по малому БПЛА вертолетного типа (ЭПР 0,01) | не менее 10 км |
| Дальность по малому БПЛА самолетного типа (ЭПР 0,1) | не менее 15 км |
| Дальность по среднему БПЛА самолетного типа (ЭПР 1) | не менее 20 км |
| Дальность по человеку | не менее 15 км |
| Дальность по вертолетам и транспортным средствам | не менее 20 км |
| Точность по дальности | не более 5 м (СКО) |
| Точность по азимуту и углу места | не более 0,25 градуса (СКО) |
| Разрешающая способность | по азимуту и углу места не более 3 градусов, по дальности не более 20 м |
| Диапазон измеряемых скоростей | 1 - 100 м/с |
| Слепая зона по дальности | не более 50 м |
| Количество сопровождаемых целей | не менее 500 трасс |
| Общая потребляемая мощность | не более 700 Вт |
| Масса | не более 35 кг |
| Рабочая температура | -40 °C ... +55 °C |
| Рабочая влажность | не более 60% |
| Степень защиты | IP67 |
| Габариты (мм) | 550 x 880 x 95, без учета пьедестала или штатива |

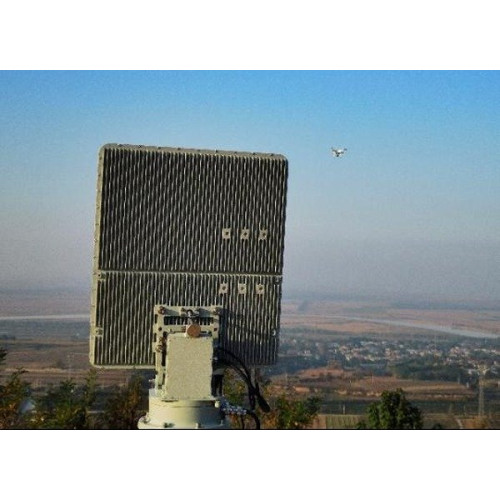

Радар маловысотного наблюдения диапазона Ku RDR-KU-LAS
- Производитель: OMEGA RF
- Модель: RDR-KU-LAS
-
