RDR-X-LSS - радар с фазированной антенной решеткой диапазона X, рассчитанный на самый трудный для радиолокации класс целей: маловысотные, малоскоростные, с малой эффективной поверхностью рассеяния. Прежде всего это малые беспилотники.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Дальность обнаружения малых БПЛА превышает 2000 м, пешеходов и транспортных средств - 4000 м. Решетка размером 16 на 8 элементов обеспечивает зону обзора ±45 градусов по азимуту и ±30 градусов по углу места, точность по дальности лучше 5 м, по углу - лучше 2 градусов.
Минимальная обнаруживаемая скорость составляет всего 1,2 м/с. Именно этот параметр определяет способность видеть зависший или медленно смещающийся дрон, который обычные доплеровские радары отфильтровывают вместе с местными предметами.
Алгоритмы глубокого обучения анализируют радиолокационную обстановку и отсеивают ложные цели, включая качающиеся на ветру деревья. Платформа на базе GPU сопровождает более 100 трасс одновременно. Перестройка частоты и другие средства обеспечивают устойчивость к помехам.
Радар выполнен в интегрированном корпусе 300 x 300 x 103 мм без учета штатива со степенью защиты IP67. Работа не зависит от освещения, пыли, дождя и снега. Потребление менее 120 Вт от источника 24 В постоянного тока, интерфейс данных - Ethernet.
Ключевые особенности
- Дальность более 2 км по малым БПЛА и более 4 км по людям и транспорту
- Двумерное электронное сканирование, импульсно-доплеровский режим
- Минимальная обнаруживаемая скорость 1,2 м/с
- Сопровождение более 100 трасс на платформе GPU
- Отсев ложных целей алгоритмом глубокого обучения
- Высокая помехозащищенность за счет перестройки частоты
- Степень защиты IP67, всепогодная круглосуточная работа
- Интегрированная конструкция, простой интерфейс, потребление менее 120 Вт
Применение
Противодействие беспилотным аппаратам и охрана воздушного пространства аэропортов, пограничный контроль, защита конгресс-центров и спортивных объектов.
Технические характеристики
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий диапазон | диапазон X |
| Тип радара | двумерное электронное сканирование, импульсно-доплеровский |
| Зона обзора | ±45 градусов по азимуту, ±30 градусов по углу места |
| Размер решетки | 16 по азимуту x 8 по углу места |
| Темп обновления данных | 2 с |
| Дальность обнаружения | более 4000 м по пешеходам и транспортным средствам; более 2000 м по малым БПЛА |
| Мертвая зона по дальности | менее 200 м |
| Точность определения дальности | менее 5 м |
| Точность определения угла | менее 2 градусов |
| Количество сопровождаемых целей | более 100 трасс |
| Минимальная обнаруживаемая скорость | менее 1,2 м/с |
| Интерфейс данных | Ethernet |
| Общая потребляемая мощность | менее 120 Вт |
| Питание | 24 В постоянного тока |
| Рабочая температура | -20 °C ... +45 °C |
| Степень защиты | IP67 |
| Габариты (мм) | 300 x 300 x 103, без учета штатива |

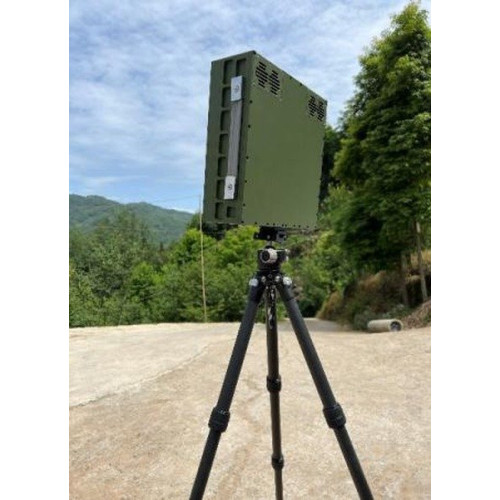

Радар обнаружения малоразмерных целей диапазона X RDR-X-LSS
- Производитель: OMEGA RF
- Модель: RDR-X-LSS
-
0р.
