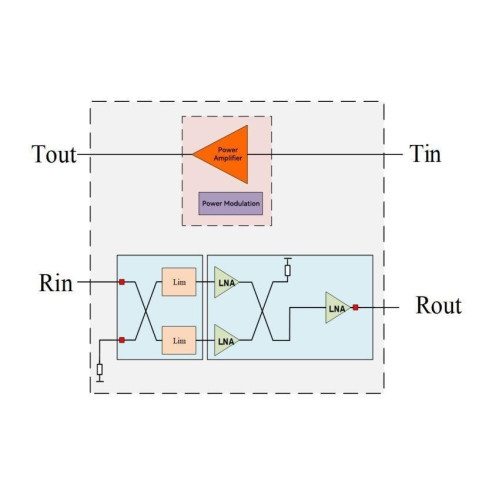

RM-FE-S - модуль входного ВЧ-тракта диапазона 2,7-3,5 ГГц. Он объединяет в одном корпусе малошумящий усилитель приемного тракта, усилитель передающего тракта и встроенную модуляцию питания.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
В режиме передачи модуль выдает 45 дБм при входной мощности 22 дБм, причем КПД по добавленной мощности достигает 60% при питании +30 В. Это заметно выше, чем у модуля диапазона X, и объясняется более низкой рабочей частотой.
Приемный тракт обеспечивает усиление малого сигнала 28 дБ при коэффициенте шума всего 1,6 дБ и выдерживает импульсный сигнал до 47 дБм. Времена включения и выключения трактов лежат в пределах 10-25 нс.
Модуль выполнен в герметичном металлокерамическом корпусе размером 10,0 x 10,0 x 2,4 мм с шариковыми выводами BGA, допускает монтаж оплавлением, отвод тепла идет через крышку. Изделие предназначено для радиолокационных систем и СВЧ-связи.
Ключевые особенности
- Рабочая полоса 2,7-3,5 ГГц
- Выходная мощность 45 дБм при входной 22 дБм
- КПД по добавленной мощности 60% при питании +30 В
- Коэффициент шума приемного тракта 1,6 дБ
- Выдерживает импульсный входной сигнал до 47 дБм
- Времена включения и выключения трактов 10-25 нс
- Корпус BGA 10 x 10 x 2,4 мм, монтаж оплавлением
Применение
Радиолокационные системы диапазона S, активные фазированные антенные решетки, СВЧ-связь, бортовая и корабельная аппаратура.
Технические характеристики
Канал передачи
| Параметр | Значение |
|---|---|
| Коэффициент усиления малого сигнала | 30 дБ тип. |
| Выходная мощность насыщения | 45 дБм тип. |
| Неравномерность выходной мощности | ±0,3 дБ |
| Коэффициент усиления по мощности | 23 дБ |
| КПД по добавленной мощности (PAE) | 60% |
| Время включения передающего тракта | 20 нс |
| Время выключения передающего тракта | 25 нс |
| Обратные потери на входе | 10 дБ |
| Ток покоя | 0,6 А |
| Рабочий ток по цепи +30 В | 1,8 А |
| Рабочий ток по цепи -5 В | 5 мА |
Приемный канал
| Параметр | Значение |
|---|---|
| Коэффициент усиления малого сигнала | 28 дБ тип. |
| Коэффициент шума (NF) | 1,6 дБ тип. |
| Обратные потери на входе | 20 дБ |
| Обратные потери на выходе | 10 дБ |
| Входная мощность при компрессии 1 дБ | -20 дБм |
| Допустимая входная мощность | 47 дБм, импульсный режим |
| Неравномерность усиления | ±0,5 дБ |
| Время включения приемного тракта | 12 нс |
| Время выключения приемного тракта | 10 нс |
| Рабочий ток по цепи +5 В | 110 мА |
| Рабочий ток по цепи -5 В | 5 мА |
Конструкция
| Параметр | Значение |
|---|---|
| Габариты (мм) | 10,0 x 10,0 x 2,4 |
| Материал корпуса | керамика на основе оксида алюминия |
| Выводы | шарики BGA диаметром 0,45 мм с высоким содержанием свинца |
| Припой | оловянно-свинцовый Sn63Pb37 |
| Монтаж | совместим с монтажом оплавлением |
| Отвод тепла | через крышку корпуса |
Радиочастотный модуль входного тракта диапазона S RM-FE-S
- Производитель: OMEGA RF
- Модель: RM-FE-S
-
