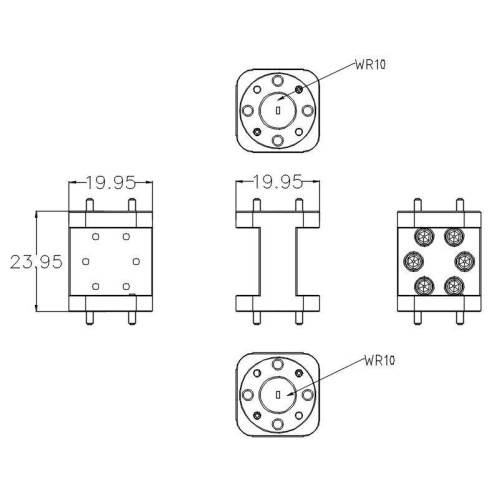

PSV-RES-W перекрывает ту же полосу 92-96 ГГц, что и тонкопленочный фильтр каталога, но выполнен по резонаторной схеме с волноводным интерфейсом WR10. Разница в характеристиках существенная.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Вносимые потери составляют не более 1 дБ против 3,5 дБ у тонкопленочного, подавление вне полосы - не менее 75 дБ против 50 дБ, допустимая мощность - более 30 Вт против 10 Вт. Это плата за габариты: резонаторный фильтр заметно крупнее и не встраивается в гибридный модуль.
КСВН не более 1,5, волновое сопротивление 50 Ом. Рабочая температура от -55 до +85 °C.
Ключевые особенности
- Полоса пропускания 92-96 ГГц
- Вносимые потери не более 1 дБ
- Подавление вне полосы не менее 75 дБ
- Допустимая мощность более 30 Вт
- Волноводный интерфейс WR10
- Рабочая температура от -55 до +85 °C
Применение
Приемные и передающие тракты диапазона W, радиометрия, испытательная аппаратура миллиметрового диапазона, системы радиовидения.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | 92 ГГц - 96 ГГц |
| КСВН | не более 1,5 |
| Вносимые потери | не более 1 дБ |
| Допустимая мощность | более 30 Вт |
| Волновое сопротивление | 50 Ом |
| Подавление вне полосы | не менее 75 дБ |
| Интерфейс | WR10 |
| Рабочая температура | -55 °C ... +85 °C |
