Серия PA-BB-6G охватывает полосу от 20 МГц до 6 ГГц и предназначена для систем связи и постановки помех. Изделия серии отличаются простой интеграцией, высокой надежностью и эффективностью при выходной мощности не менее 10 Вт.

Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)

Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.

Главная особенность серии - полная унификация. Все модули имеют одинаковые габариты, типы разъемов и точки крепления, поэтому многомодульную систему можно собирать из разных полос, не меняя конструктив и не перепроектируя посадочные места.

Усилитель допускает обрыв антенны без повреждения - предусмотрены сигнализация и защита от перегрузки по мощности, обрыва антенны и перегрева. Подавление побочных составляющих не менее 65 дБн, допустимый КСВН нагрузки 6:1, что дает большой запас при работе на несогласованную нагрузку.

Ключевые особенности

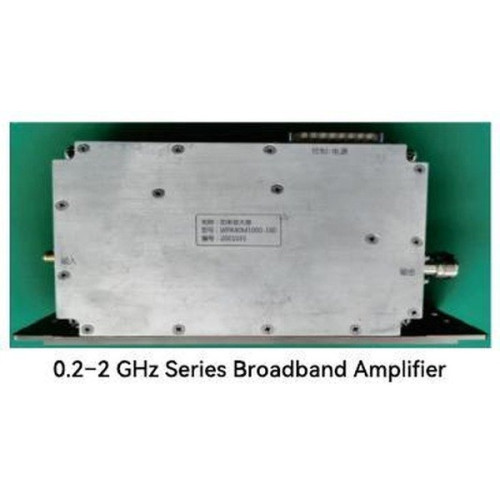

• Рабочая полоса 20 МГц - 6 ГГц, исполнения 0,2-2 ГГц и 2-6 ГГц
• Выходная мощность не менее 10 Вт
• Коэффициент усиления более 50 дБ
• Допускает обрыв антенны без повреждения
• Допустимый КСВН нагрузки 6:1
• Сигнализация и защита от перегрузки по мощности, обрыва антенны и перегрева
• Унифицированные габариты, разъемы и точки крепления по всей серии

Применение

Системы связи, комплексы радиоэлектронного подавления, стационарные, автомобильные и авиационные платформы, испытательные стенды.

Технические характеристики

Электрические характеристики

Механические характеристики
