Синтезатор частоты SYN-LPN-40G формирует сигнал в любом произвольно выбранном участке диапазона от 1 до 40 ГГц. Встроенный гетеродин обеспечивает минимальный шаг перестройки 0,1 Гц, что позволяет применять изделие там, где требуется точная установка частоты, а не сетка фиксированных каналов.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.

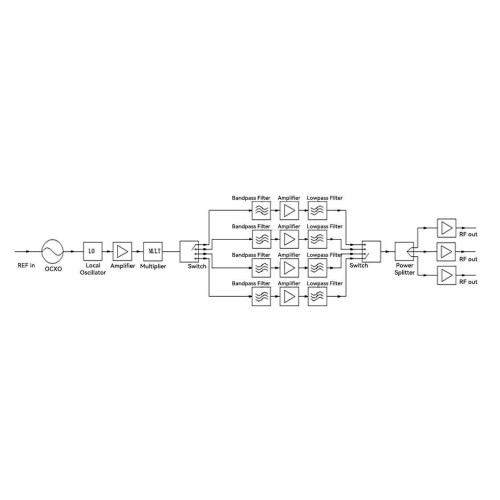

В основе изделия лежит сложная многоконтурная схема ФАПЧ. Она обеспечивает фазовый шум -107 дБн/Гц при отстройке 1 кГц для выходной частоты 10 ГГц и удерживает этот уровень в верхней части диапазона. Опорным источником служит встроенный термостатированный кварцевый генератор (OCXO), при этом предусмотрен вход внешнего опорного сигнала 10 или 100 МГц, по которому синтезатор синхронизируется с общей опорной сеткой комплекса.
Выходной сигнал проходит через набор полосовых фильтров, поэтому типовой уровень побочных составляющих не превышает -70 дБн в нижней части диапазона, а гармоники подавлены не менее чем на 20 дБ. Изделие выполнено в корпусе 115 x 95 x 20 мм массой не более 0,95 кг и управляется по RS232 или SPI, время перестройки по SPI не превышает 200 мкс.
Ключевые особенности
- Диапазон выходных частот 1-40 ГГц, любой произвольно выбранный сегмент
- Минимальный шаг перестройки 0,1 Гц в диапазоне 1-15 ГГц
- Фазовый шум -107 дБн/Гц при отстройке 1 кГц на частоте 10 ГГц
- Встроенный термостатированный опорный генератор OCXO и вход внешней опоры 10 или 100 МГц
- Побочные составляющие не более -70 дБн, гармоники не более -20 дБн
- Индикация захвата ФАПЧ высоким уровнем TTL
- Компактный корпус 115 x 95 x 20 мм, масса не более 0,95 кг
Применение
Испытательные комплексы, системы обработки сигналов, гетеродины приемопередающих трактов, стенды поверки радиолокационной и спутниковой аппаратуры.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Выходная частота (МГц) | 1000 - 40 000, любой произвольно выбранный сегмент |
| Шаг частоты (Гц) | 0,1 в диапазоне 1-15 ГГц; 0,2 в диапазоне 15-30 ГГц; 0,4 в диапазоне 30-40 ГГц |
| Время перестройки частоты (мкс) | не более 200 при управлении по SPI |
| Выходная мощность (дБм) | не менее 10 |
| Стабильность частоты | ±2x10^-7, при использовании внешней опоры соответствует ей |
| Точность частоты | ±2x10^-7, при использовании внешней опоры соответствует ей |
| Побочные составляющие (дБн) | не более -70/-65 (тип./макс.) в 1-15 ГГц; -65/-60 в 15-30 ГГц; -60/-55 в 30-40 ГГц |
| Гармоники (дБн) | не более -20 |
| Частота опорного входа (МГц) | 10 или 100 |
| Мощность опорного сигнала (дБм) | 5 ± 3 |
| Индикация захвата | высокий уровень TTL при захвате |
Фазовый шум (дБн/Гц) по выходной частоте
| Параметр | Значение |
|---|---|
| Отстройка 100 Гц | -105 (1 ГГц) / -91 (5 ГГц) / -85 (10 ГГц) / -79 (20 ГГц) / -75 (40 ГГц) |
| Отстройка 1 кГц | -127 / -113 / -107 / -101 / -95 |
| Отстройка 10 кГц | -135 / -122 / -116 / -110 / -104 |
| Отстройка 100 кГц | -135 / -122 / -116 / -110 / -104 |
| Отстройка 1 МГц | -135 / -122 / -116 / -110 / -104 |
Интерфейсы, питание, конструкция
| Параметр | Значение |
|---|---|
| Электропитание (В/А) | +12 / 1,6 при запуске; +12 / 1,3 в установившемся режиме |
| ВЧ-интерфейс | SMA-KFD в 1-20 ГГц; 2,92K в 20-40 ГГц |
| Опорный вход | SMA-KFD |
| Управление и питание | J30J-09-ZKP |
| Интерфейс управления | RS232 / SPI |
| Габариты (мм) | 115 x 95 x 20 |
| Масса | не более 0,95 кг |
| Рабочая температура | -40 °C ... +70 °C |
| Температура хранения | -55 °C ... +85 °C |
Синтезатор частоты 1-40 ГГц с низким фазовым шумом SYN-LPN-40G
- Производитель: OMEGA RF
- Модель: SYN-LPN-40G
-
