AFS-II-10 - младшая модель серии AFS-II, рассчитанная на диапазон 1250-10000 МГц. Минимальный шаг перестройки составляет 0,1 Гц, а время смены частоты не превышает 10 мкс без учета времени обмена по интерфейсу.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Ключевое отличие серии AFS-II - габариты 65 x 65 x 13 мм при массе не более 150 г. Это позволяет размещать синтезатор непосредственно в составе приемопередающего модуля, а не выносить в отдельный блок. Управление ведется по SPI, питание однополярное +12 В.
Фазовый шум по входной частоте достигает -153 дБн/Гц на отстройке 1 кГц, побочные составляющие типово не превышают -65 дБн. Синхронизация выполняется по внешнему опорному сигналу 100 МГц уровнем 7 ± 3 дБм.
Ключевые особенности
- Выходная частота 1250-10000 МГц
- Шаг перестройки 0,1 Гц
- Время перестройки не более 10 мкс, без учета времени связи
- Габариты 65 x 65 x 13 мм, масса не более 150 г
- Управление по SPI, питание +12 В
Применение
Встраиваемые гетеродины приемопередающих модулей, малогабаритная измерительная аппаратура, системы обработки сигналов с жестким ограничением по объему.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Выходная частота (МГц) | 1250 - 10 000 |
| Шаг частоты (Гц) | 0,1 |
| Время перестройки частоты (мкс) | не более 10, за исключением времени связи |
| Выходная мощность (дБм) | не менее 5 |
| Стабильность частоты | синхронизация с внешним опорным сигналом |
| Побочные составляющие (дБн) | не более -65 (тип.) / -60 (макс.) |
| Гармоники (дБн) | не более -5 |
| Частота опорного входа (МГц) | 100 |
| Мощность опорного сигнала (дБм) | 7 ± 3 |
Фазовый шум по входной частоте (дБн/Гц)
| Параметр | Значение |
|---|---|
| Отстройка 100 Гц | не более -125 |
| Отстройка 1 кГц | не более -153 |
| Отстройка 10 кГц | не более -160 |
| Отстройка 100 кГц | не более -160 |
| Отстройка 1 МГц | не более -165 |
Питание и условия эксплуатации
| Параметр | Значение |
|---|---|
| Электропитание (В) | +12 ± 0,5 |
| Максимальное напряжение (В) | +15 |
| Рабочий ток | не более 1,5 А при запуске; не более 0,8 А в установившемся режиме |
| Интерфейс управления | SPI |
| Рабочая температура (°C) | -40 ... +70 |
| Температура хранения (°C) | -55 ... +85 |
| Масса | не более 150 г |

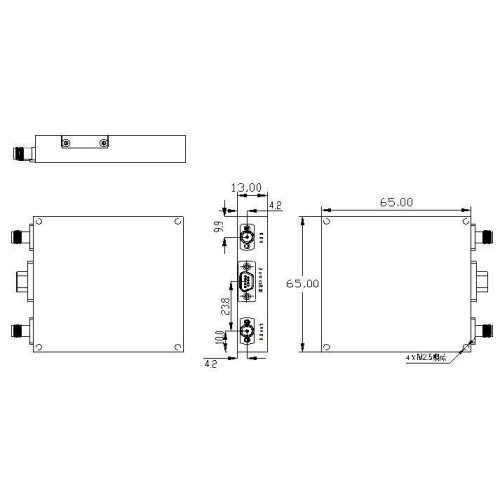

| Габариты (мм) | 65 x 65 x 13 |
