AFS-II-20 - старшая модель серии AFS-II с диапазоном 2500-20000 МГц. Как и младшая модель, изделие сохраняет шаг перестройки 0,1 Гц и время смены частоты не более 10 мкс, но перекрывает вдвое более широкую полосу.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Для этой модели производитель приводит развернутую таблицу фазового шума по выходным частотам и предлагает два исполнения: стандартное и с улучшенными характеристиками, обозначенное в каталоге как «Опт L». В улучшенном исполнении фазовый шум на отстройке 1 кГц для частоты 10 ГГц составляет не более -100 дБн/Гц против -85 дБн/Гц в стандартном.

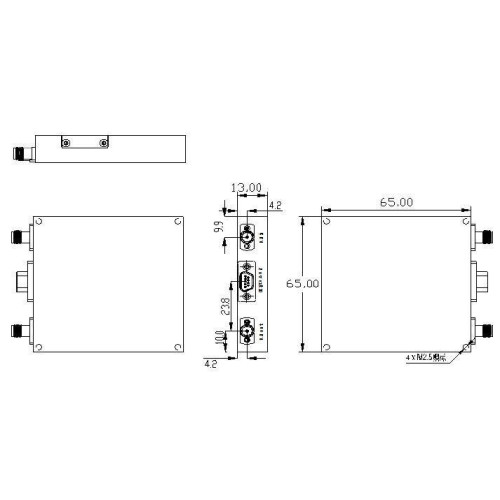

Конструктив полностью совпадает с AFS-II-10: корпус 65 x 65 x 13 мм, масса не более 150 г, управление по SPI, питание +12 В. Это позволяет применять обе модели в одном посадочном месте и выбирать диапазон под задачу.
Ключевые особенности
- Выходная частота 2500-20000 МГц
- Шаг перестройки 0,1 Гц, время перестройки не более 10 мкс
- Два исполнения: стандартное и с улучшенным фазовым шумом
- Габариты 65 x 65 x 13 мм, масса не более 150 г
- Единый конструктив с моделью AFS-II-10
Применение
Гетеродины приемопередающих трактов, системы обработки сигналов, встраиваемая измерительная аппаратура, комплексы радиоконтроля.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Выходная частота (МГц) | 2500 - 20 000 |
| Шаг частоты (Гц) | 0,1 |
| Время перестройки частоты (мкс) | не более 10, за исключением времени связи |
| Выходная мощность (дБм) | не менее 5 |
| Стабильность частоты | синхронизация с внешним опорным сигналом |
| Побочные составляющие (дБн) | не более -65 (тип.) / -60 (макс.) |
| Гармоники (дБн) | не более -5 |
| Частота опорного входа (МГц) | 100 |
| Мощность опорного сигнала (дБм) | 7 ± 3 |
Фазовый шум (дБн/Гц): стандартное исполнение / исполнение Опт L
| Параметр | Значение |
|---|---|
| Выходная частота 1 ГГц, отстройка 100 Гц | не более -95 / -105 |
| Выходная частота 1 ГГц, отстройка 1 кГц | не более -105 / -120 |
| Выходная частота 1 ГГц, отстройка 10 кГц и выше | не более -115 / -125 |
| Выходная частота 5 ГГц, отстройка 100 Гц | не более -81 / -91 |
| Выходная частота 5 ГГц, отстройка 1 кГц | не более -91 / -106 |
| Выходная частота 5 ГГц, отстройка 10 кГц и выше | не более -101 / -111 |
| Выходная частота 10 ГГц, отстройка 100 Гц | не более -75 / -85 |
| Выходная частота 10 ГГц, отстройка 1 кГц | не более -85 / -100 |
| Выходная частота 10 ГГц, отстройка 10 кГц и выше | не более -95 / -105 |
| Выходная частота 20 ГГц, отстройка 100 Гц | не более -69 / -79 |
| Выходная частота 20 ГГц, отстройка 1 кГц | не более -79 / -94 |
| Выходная частота 20 ГГц, отстройка 10 кГц и выше | не более -89 / -99 |
Питание и условия эксплуатации
| Параметр | Значение |
|---|---|
| Электропитание (В) | +12 ± 0,5 |
| Максимальное напряжение (В) | +15 |
| Рабочий ток | не более 1,5 А при запуске; не более 0,8 А в установившемся режиме |
| Интерфейс управления | SPI |
| Рабочая температура (°C) | -40 ... +70 |
| Температура хранения (°C) | -55 ... +85 |
| Масса | не более 150 г |
| Габариты (мм) | 65 x 65 x 13 |
Быстроперестраиваемый синтезатор частоты AFS-II-20, 2500-20000 МГц
- Производитель: OMEGA RF
- Модель: AFS-II-20
-
