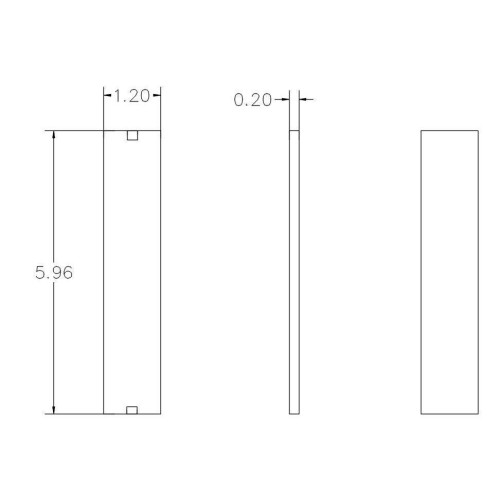

PSV-TFF-W - тонкопленочный фильтр на полосу 92-96 ГГц. В отличие от волноводных и коаксиальных фильтров каталога, это встраиваемый компонент: он монтируется прямо в гибридный СВЧ-модуль и подключается золотыми проволочными выводами диаметром 25 мкм.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Волновое сопротивление 50 Ом, вносимые потери не более 3,5 дБ, КСВН не более 1,8. Подавление вне полосы составляет не менее 50 дБ.
Допустимая мощность - до 10 Вт. Тип подключения может быть изменен по заказу. Рабочая температура от -55 до +85 °C.
Ключевые особенности
- Полоса пропускания 92-96 ГГц
- Встраиваемое исполнение для гибридных СВЧ-модулей
- Волновое сопротивление 50 Ом
- Подавление вне полосы не менее 50 дБ
- Подключение золотыми проволочными выводами 25 мкм, по заказу иное
- Рабочая температура от -55 до +85 °C
Применение
Гибридные СВЧ-модули диапазона W, приемные тракты миллиметровых систем, радиометрия, встраиваемая аппаратура.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | 92 ГГц - 96 ГГц |
| КСВН | не более 1,8 |
| Вносимые потери | не более 3,5 дБ |
| Допустимая мощность | не более 10 Вт |
| Волновое сопротивление | 50 Ом |
| Подавление вне полосы | не менее 50 дБ |
| Интерфейс | золотые проволочные выводы 25 мкм, по заказу иное |
| Рабочая температура | -55 °C ... +85 °C |
