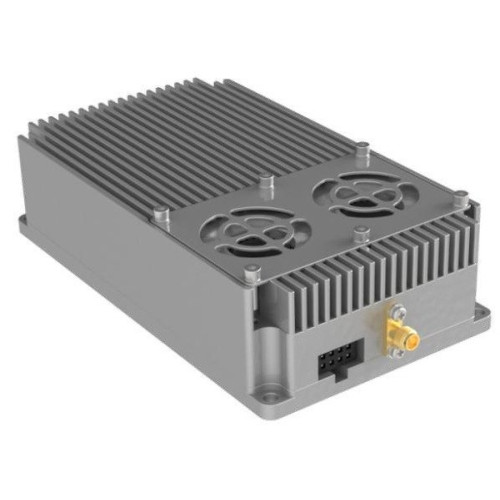

PA-16-20W перекрывает полосу 1-6 ГГц и работает как в непрерывном, так и в импульсном режиме - редкое сочетание для широкополосного усилителя такого класса. Типовая мощность насыщения составляет 43 дБм, по заказу доступно исполнение до 200 Вт.

Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)

Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.

Коэффициент усиления по мощности не менее 50 дБ при входном сигнале 0-5 дБм. Побочные составляющие подавлены не менее чем на 60 дБн, КСВН входа не превышает 1,5:1.

Предусмотрены контроль температуры с сигнализацией и защитой, а также контроль прямой и отраженной мощности - это позволяет отслеживать состояние антенно-фидерного тракта прямо по телеметрии усилителя. Корпус 120 x 120 x 20 мм, питание +28 В при токе 4 А.

Ключевые особенности

• Рабочая полоса 1-6 ГГц, непрерывный и импульсный режим
• Мощность насыщения 43 дБм типовая, исполнение до 200 Вт по заказу
• Коэффициент усиления по мощности не менее 50 дБ
• Контроль прямой и отраженной мощности
• Контроль температуры, сигнализация и защита
• Высоконадежная схемотехника для долгосрочной стабильности

Применение

Радиолокационные передающие тракты, системы радиоэлектронного подавления, испытательные комплексы, широкополосные линии связи.

Технические характеристики

Электрические характеристики

Механические характеристики
