PA-1018-25W перекрывает полосу 10-18 ГГц, охватывающую диапазон Ku и верхнюю часть X. Выходная мощность насыщения составляет 25 Вт при усилении по мощности 40 дБ.

Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)

Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.

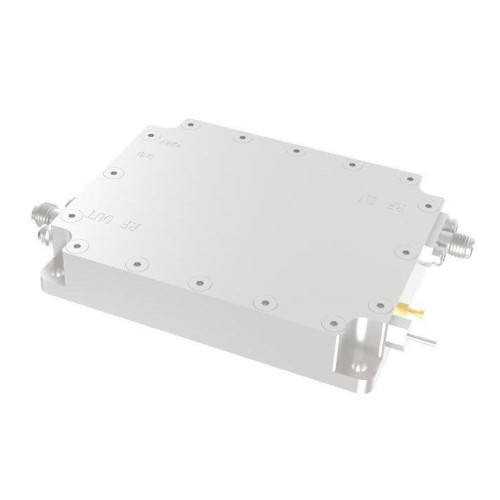

Изделие выполнено в компактном корпусе 80 x 65 x 14 мм, унифицированном с моделями на 2-8, 2-12 и 8-12 ГГц. Это позволяет строить многополосные комплексы на одинаковых посадочных местах и заменять модули без переделки конструктива.

КСВН выхода не превышает 2:1, побочные составляющие подавлены не менее чем на 60 дБн. Потребление не более 100 Вт от источника +28 В при токе 3,2 А постоянного тока.

Ключевые особенности

• Рабочая полоса 10-18 ГГц
• Выходная мощность 25 Вт, исполнение до 200 Вт по заказу
• Коэффициент усиления по мощности 40 дБ
• Компактный корпус 80 x 65 x 14 мм
• Тепловая защита, высоконадежная схемотехника
• Возможна жидкостная система охлаждения

Применение

Передающие тракты диапазона Ku, комплексы радиоэлектронного подавления, радиолокационные и связные системы, испытательная аппаратура.

Технические характеристики

Электрические характеристики

Механические характеристики
