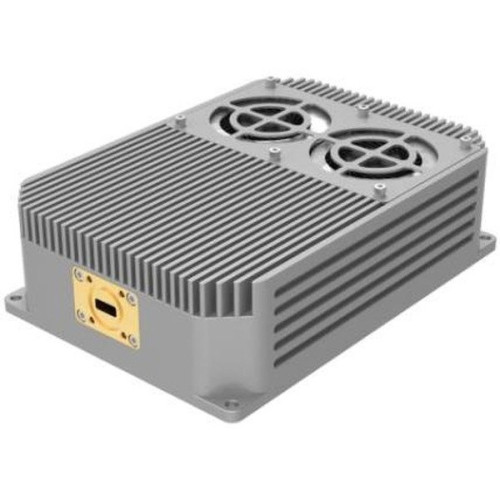

PA-1727-20W работает в полосе 17-27 ГГц, охватывающей диапазон K. Выходная мощность насыщения составляет 20 Вт при усилении по мощности 40 дБ.

Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)

Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.

На этих частотах коаксиальный тракт становится источником заметных потерь, поэтому выход выполнен волноводным разъемом WR42, а вход - коаксиальным 2,92-K. Такое сочетание типично для аппаратуры диапазона K.

КСВН выхода не превышает 1,8:1 - лучше, чем у младших моделей серии, что важно при работе на волноводный тракт. Потребление 100 Вт типовое от источника +28 В при токе 3,6 А, охлаждение принудительное воздушное, корпус 170 x 120 x 50 мм.

Ключевые особенности

• Рабочая полоса 17-27 ГГц, диапазон K
• Выходная мощность 20 Вт, исполнение до 200 Вт по заказу
• Коэффициент усиления по мощности 40 дБ
• Волноводный выход WR42, коаксиальный вход 2,92-K
• КСВН выхода не более 1,8:1
• Тепловая защита, высоконадежная схемотехника

Применение

Передающие тракты диапазона K, радиолокационные системы миллиметрового диапазона, комплексы радиоэлектронного подавления, испытательные стенды.
