PA-24-50W перекрывает полосу 2-4 ГГц, соответствующую диапазону S, и выдает 50 Вт в непрерывном режиме при усилении не менее 45 дБ.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.

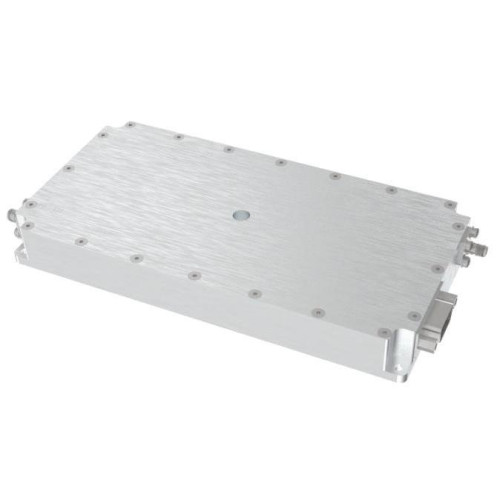

Изделие выполнено в плоском корпусе 170 x 85 x 14 мм - высота всего 14 мм позволяет размещать усилитель на теплоотводящей плите в аппаратуре с жесткими ограничениями по высоте.
Потребление составляет не более 200 Вт от источника +28 В при токе 7,5 А. Помимо принудительного воздушного охлаждения возможна жидкостная система. Предусмотрены тепловая защита и защита от перегрузки по току.
Ключевые особенности
- Рабочая полоса 2-4 ГГц, непрерывный режим
- Выходная мощность 50 Вт, исполнение до 200 Вт по заказу
- Коэффициент усиления по мощности не менее 45 дБ
- Плоский корпус высотой 14 мм
- Тепловая защита и защита от перегрузки по току
- Возможна жидкостная система охлаждения
Применение
Передающие тракты диапазона S, радиолокационные системы, комплексы радиоэлектронного подавления, испытательная аппаратура.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | 2 - 4 ГГц, непрерывный режим |
| Входная мощность | 0 - 5 дБм |
| Мощность насыщения | 50 Вт; исполнение до 200 Вт по заказу |
| Коэффициент усиления по мощности | не менее 45 дБ |
| КСВН входа | не более 1,5:1 |
| КСВН выхода | не более 2:1 |
| Побочные составляющие | не более -60 дБн |
| Потребляемая мощность | не более 200 Вт |
| Питание | +28 В / 7,5 А |
| Рабочая температура | -40 °C ... +65 °C |
| Температура хранения | -50 °C ... +85 °C |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты (мм) | 170 x 85 x 14 |
| ВЧ-вход | SMA-K |
| ВЧ-выход | SMA-K |
| Разъем питания | проходной конденсатор / DB-9 |
| Охлаждение | принудительное воздушное; возможна жидкостная система охлаждения |
Широкополосный усилитель мощности 2-4 ГГц, 50 Вт PA-24-50W
- Производитель: OMEGA RF
- Модель: PA-24-50W
-
