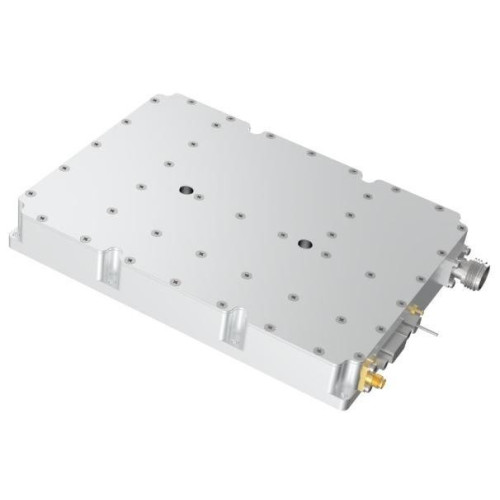

PA-26-50W перекрывает полосу 2-6 ГГц и выдает не менее 46 дБм в непрерывном режиме. От соседних моделей серии его отличает набор сервисных функций: контроль мощности, температурная сигнализация и защита, а также функция модуляции питания.

Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)

Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.

Модуляция питания позволяет управлять режимом оконечного каскада внешним сигналом. Это используется и для формирования импульсной огибающей, и для экономии энергии в паузах, когда усилитель переводится в режим пониженного потребления.

Отдельно нормированы вторая и третья гармоники: не более -12 и -10 дБн соответственно. Изделие требует внешнего теплопоглотителя - собственного радиатора у модуля нет, что нужно учитывать при компоновке. Выход выполнен разъемом N-50K, рассчитанным на большую мощность, чем SMA.

Ключевые особенности

• Рабочая полоса 2-6 ГГц, непрерывный режим
• Выходная мощность не менее 46 дБм
• Функция модуляции питания
• Контроль мощности, температурная сигнализация и защита
• Выход разъемом N-50K
• Требует внешнего теплопоглотителя

Применение

Передающие тракты широкополосных систем, комплексы радиоэлектронного подавления, испытательные стенды, аппаратура с импульсным режимом излучения.

Технические характеристики

Электрические характеристики

Механические характеристики
