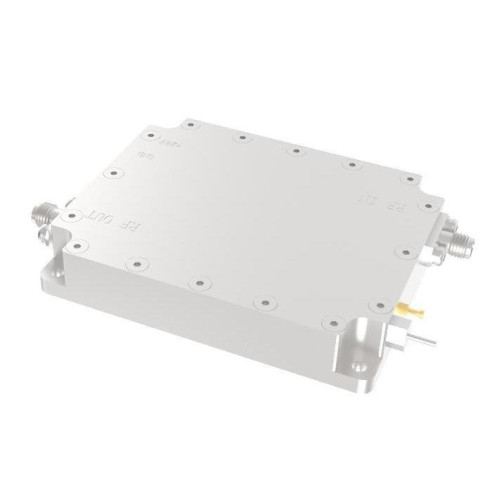

PA-812-25W работает в полосе 8-12 ГГц - это классический диапазон X, основной для радиолокации обнаружения и сопровождения. Выходная мощность насыщения составляет 25 Вт при усилении по мощности 40 дБ.

Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)

Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.

Потребление не более 90 Вт от источника +28 В при токе 2,8 А - самое низкое среди усилителей этой серии, что делает изделие удобным для мобильных и бортовых применений с ограниченным энергобюджетом.

Корпус 80 x 65 x 14 мм унифицирован с моделями на 2-8, 2-12 и 10-18 ГГц. Побочные составляющие подавлены не менее чем на 60 дБн, КСВН входа не более 1,5:1.

Ключевые особенности

• Рабочая полоса 8-12 ГГц, диапазон X
• Выходная мощность 25 Вт, исполнение до 200 Вт по заказу
• Коэффициент усиления по мощности 40 дБ
• Низкое потребление - не более 90 Вт
• Компактный корпус 80 x 65 x 14 мм
• Возможна жидкостная система охлаждения

Применение

Передающие тракты радиолокационных станций диапазона X, бортовая и мобильная аппаратура, комплексы радиоэлектронного подавления.

Технические характеристики

Электрические характеристики

Механические характеристики
