PA-E-8186 работает в полосе 81-86 ГГц - верхней полосе диапазона E. Вместе с моделью PA-E-7176 на 71-76 ГГц он образует комплект для дуплексной магистральной линии, где прием и передача разнесены по этим двум полосам.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Электрические характеристики полностью совпадают с парной моделью: выходная мощность 33,5 дБм при входной 25 дБм, усиление малого сигнала 20 дБ, питание 18-20 В, ток насыщения 800 мА.
КСВН входа не превышает 1,5, выхода - 2,0. Рабочая температура от -40 до +65 °C. Для разделения полос в тракте применяется диплексер диапазона E, также представленный в каталоге.
Ключевые особенности
- Рабочая полоса 81-86 ГГц, верхняя полоса диапазона E
- Выходная мощность 33,5 дБм
- Коэффициент усиления малого сигнала 20 дБ
- Питание 18-20 В, ток насыщения 800 мА
- Составляет комплект с моделью на 71-76 ГГц
- Многофункциональные и более мощные исполнения по заказу
Применение
Магистральные радиорелейные линии диапазона E, миллиметровые системы связи, испытательная аппаратура.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 81 - 86 ГГц |
| Коэффициент усиления малого сигнала | 20 дБ |
| Входная мощность | 25 дБм |
| Выходная мощность | 33,5 дБм |
| КСВН входа | 1,5 |
| КСВН выхода | 2,0 |
| Напряжение питания | 18 - 20 В |
| Ток насыщения | 800 мА |
| Условия измерения | Vd = 18 В, Id = 320 мА |
| Рабочая температура | -40 °C ... +65 °C |
| Температура хранения | -50 °C ... +85 °C |

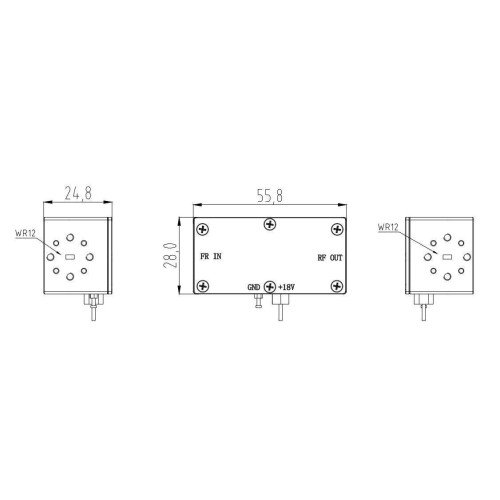

Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | в каталоге не указаны |
