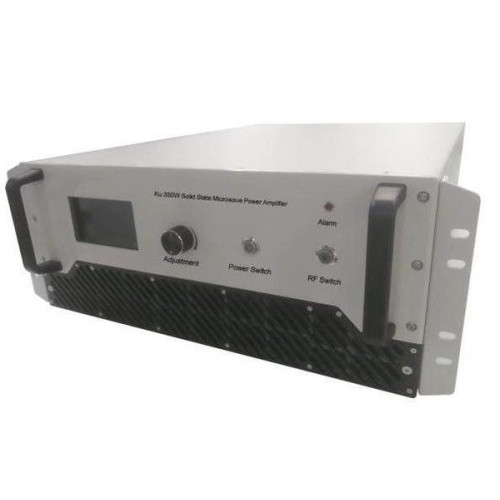

BUC-KU-250W - блок-конвертер внутреннего размещения, то есть предназначенный для установки в аппаратной, а не на антенном посту. Изделие выполнено в стандарте 19 дюймов высотой 4U и глубиной 560 мм без учета соединителей, поэтому монтируется в обычную телекоммуникационную стойку.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Усилительный тракт построен на высокоэффективной технологии GaN. Выпускаются три исполнения по мощности насыщения: не менее 52, 53 или 54 дБм, что соответствует 150, 200 и 250 Вт. Потребление составляет от 1000 до 1400 Вт в зависимости от исполнения.
Коэффициент усиления малого сигнала - не менее 72 дБ, самый высокий в линейке Ku. Регулировка усиления выполняется в пределах 20 дБ с мелким шагом 0,25 дБ, что позволяет точно выставлять уровень при работе с несколькими несущими.
Неравномерность амплитуды нормирована как не более 4 дБ размахом на полосе 0,75 ГГц и не более 1 дБ на 40 МГц, неравномерность усиления по всей температуре - не более 1,5 дБ. Предусмотрены защита от перегрева и перегрузки по току, функция мониторинга. Вход - SMA-F, выход - волноводный WR75, управление по RS485.
Ключевые особенности
- Высокоэффективная технология GaN
- Три исполнения по мощности: 150, 200 или 250 Вт
- Коэффициент усиления малого сигнала не менее 72 дБ
- Регулировка усиления 20 дБ с мелким шагом 0,25 дБ
- Стоечное исполнение 19 дюймов, высота 4U
- Встроенная защита от перегрева и перегрузки по току, функция мониторинга
Применение
Узловые и центральные земные станции диапазона Ku, телепорты, стационарные комплексы спутниковой связи с размещением аппаратуры в помещении.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| ВЧ-частота | 13,75 или 14 ГГц - 14,5 ГГц |
| Частота ПЧ | 950 - 1450 МГц или 950 - 1700 МГц |
| Частота гетеродина | 12,8 / 13,05 ГГц |
| Опорный сигнал | 10 МГц, 0 ±5 дБм |
| Коэффициент усиления малого сигнала | не менее 72 дБ |
| Диапазон регулировки усиления | 20 дБ, шаг 0,25 дБ |
| Неравномерность амплитуды | не более 4 дБ размахом на 0,75 ГГц; не более 1 дБ размахом на 40 МГц |
| Неравномерность усиления | не более 1,5 дБ по всему диапазону температур |
| Мощность насыщения | не менее 52 / 53 / 54 дБм, то есть 150 / 200 / 250 Вт; другие уровни по заказу |
| IM3 | не более -25 дБн при снижении на 3 дБ относительно номинальной мощности |
| Фазовый шум | не более -65 дБн/Гц при 100 Гц; -75 дБн/Гц при 1 кГц; -85 дБн/Гц при 10 кГц; -95 дБн/Гц при 100 кГц |
| КСВН входа | не более 1,5 |
| КСВН выхода | не более 1,8 |
| Побочные составляющие | не более -55 дБн |
| Питание | 220 В переменного тока ± 15% |
| Потребляемая мощность | не более 1000 Вт при 150 Вт; 1200 Вт при 200 Вт; 1400 Вт при 250 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | 19 дюймов, высота 4U, глубина 560 мм без учета соединителей |
| ВЧ-вход | SMA-F |
| ВЧ-выход | WR75 |
| Интерфейс питания и управления | WS24-3 / RS485 |
| Охлаждение | принудительное воздушное |
| Рабочая температура | 0 °C ... +55 °C |
| Температура хранения | -55 °C ... +80 °C |
Внутренний блок-конвертер BUC диапазона Ku 150/200/250 Вт BUC-KU-250W
- Производитель: OMEGA RF
- Модель: BUC-KU-250W
-
