PSV-CIR-W - волноводный циркулятор на полосу 90-96 ГГц. Циркулятор направляет сигнал по кругу от порта к порту и позволяет развязать передатчик и приемник, работающие на одну антенну, без потери мощности на делителе.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Вносимые потери не превышают 1 дБ, развязка - не менее 18 дБ, КСВН - не более 1,5. Допустимая мощность до 10 Вт.
Интерфейс выполнен нестандартным и уточняется при заказе. Рабочая температура от -55 до +85 °C.
Ключевые особенности
- Рабочая полоса 90-96 ГГц
- Вносимые потери не более 1 дБ
- Развязка не менее 18 дБ
- КСВН не более 1,5
- Допустимая мощность до 10 Вт
- Интерфейс по заказу
Применение
Развязка приема и передачи в трактах диапазона W, защита приемных каскадов, радиометрия, системы радиовидения.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | 90 ГГц - 96 ГГц |
| КСВН | не более 1,5 |
| Вносимые потери | не более 1 дБ |
| Развязка | не менее 18 дБ |
| Допустимая мощность | не более 10 Вт |
| Интерфейс | нестандартный, по заказу |
| Рабочая температура | -55 °C ... +85 °C |

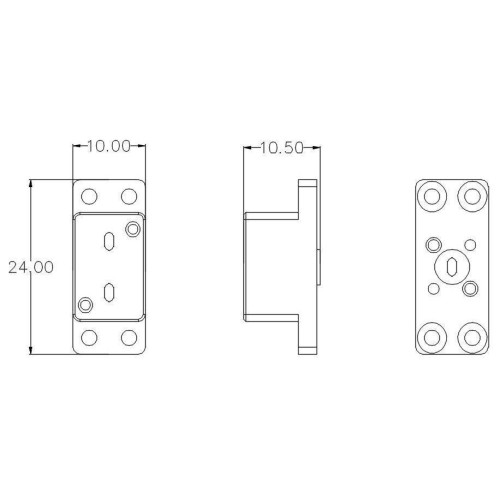

Волноводный циркулятор диапазона W 90-96 ГГц PSV-CIR-W
- Производитель: OMEGA RF
- Модель: PSV-CIR-W
-
