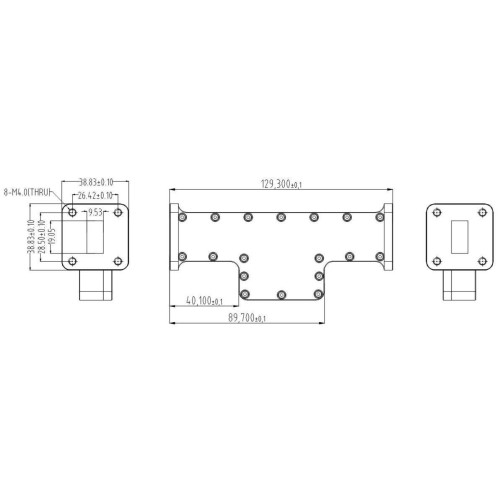

PSV-WGF-1178 - волноводный полосовой фильтр на участок 10,7-11,8 ГГц, то есть нижнюю часть приемной полосы диапазона Ku. Вносимые потери не превышают 0,5 дБ, КСВН - не более 1,35.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Фильтр выдерживает мощность до 300 Вт, поэтому применим не только в приемном, но и в передающем тракте. Интерфейс выполнен стандартным волноводом WR75.
Подавление вне полосы составляет от 60 до 75 дБ в участке от 12,75 ГГц и выше. Рабочая температура от -55 до +85 °C, температура хранения от -65 до +125 °C.
Ключевые особенности
- Полоса пропускания 10,7-11,8 ГГц
- Вносимые потери не более 0,5 дБ
- КСВН не более 1,35
- Допустимая мощность до 300 Вт
- Подавление вне полосы 60-75 дБ
- Стандартный волноводный интерфейс WR75
Применение
Приемные и передающие тракты диапазона Ku, земные станции спутниковой связи, развязка приема и передачи, испытательная аппаратура.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | 10,7 ГГц - 11,8 ГГц |
| КСВН | не более 1,35 |
| Вносимые потери | не более 0,5 дБ |
| Допустимая мощность | не более 300 Вт |
| Подавление вне полосы | 60-75 дБ на участке от 12,75 ГГц |
| Интерфейс | WR75 |
| Рабочая температура | -55 °C ... +85 °C |
| Температура хранения | -65 °C ... +125 °C |
