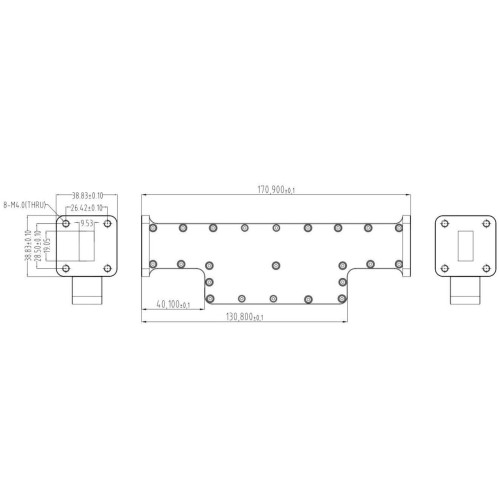

PSV-WGF-1275 перекрывает всю приемную полосу диапазона Ku от 10,7 до 12,75 ГГц. Вносимые потери составляют не более 0,35 дБ, типовое значение - 0,2 дБ, КСВН не более 1,25.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Главное достоинство этого фильтра - подавление не менее 80 дБ в полосе 13,75-14,5 ГГц. Это ровно та полоса, в которой работает передатчик станции Ku, поэтому фильтр решает основную задачу земной станции с общей антенной: не дать собственному передатчику забить приемник.
Изделие выдерживает мощность до 300 Вт и выполнено на стандартном волноводе WR75. Рабочая температура от -55 до +85 °C.
Ключевые особенности
- Полоса пропускания 10,7-12,75 ГГц - вся приемная полоса Ku
- Вносимые потери не более 0,35 дБ, типовые 0,2 дБ
- КСВН не более 1,25
- Подавление не менее 80 дБ в передающей полосе 13,75-14,5 ГГц
- Допустимая мощность до 300 Вт
- Стандартный волноводный интерфейс WR75
Применение
Приемные тракты земных станций диапазона Ku, развязка приема и передачи в станциях с общей антенной, VSAT-терминалы.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | 10,7 ГГц - 12,75 ГГц |
| КСВН | не более 1,25 |
| Вносимые потери | не более 0,35 дБ, 0,2 дБ тип. |
| Допустимая мощность | не более 300 Вт |
| Подавление вне полосы | не менее 80 дБ на участке 13,75-14,5 ГГц |
| Интерфейс | WR75 |
| Рабочая температура | -55 °C ... +85 °C |
| Температура хранения | -65 °C ... +125 °C |
