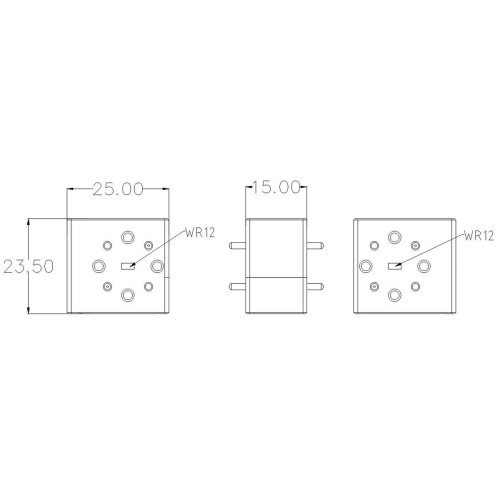

PSV-ISO-E - волноводный изолятор, или вентиль, на полосу 66-72 ГГц. Изолятор пропускает сигнал в одном направлении и поглощает отраженный, защищая выходной каскад усилителя от несогласованной нагрузки.
Документация
Спецификация на изделие (PDF)
Каталог: радиолокация и спутниковая связь (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Прямые потери не превышают 0,6 дБ, обратные - не более 18 дБ, развязка не менее 18 дБ. КСВН не более 1,35.
Допустимая мощность - до 5 Вт, интерфейс WR12, рабочая температура от -55 до +85 °C.
Ключевые особенности
- Рабочая полоса 66-72 ГГц
- Прямые потери не более 0,6 дБ
- Развязка не менее 18 дБ
- КСВН не более 1,35
- Допустимая мощность до 5 Вт
- Волноводный интерфейс WR12
Применение
Защита выходных каскадов усилителей диапазона E, развязка трактов, измерительные схемы, магистральные радиорелейные линии.
Технические характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | 66 ГГц - 72 ГГц |
| КСВН | не более 1,35 |
| Прямые потери | не более 0,6 дБ |
| Обратные потери | не более 18 дБ |
| Развязка | не менее 18 дБ |
| Допустимая мощность | не более 5 Вт |
| Интерфейс | WR12 |
| Рабочая температура | -55 °C ... +85 °C |
