AX7900: закрытый источник излучения и состав запасной сборки

В инспекционной машине AX7900 источник рентгеновского излучения и плоскопанельный детектор выполняют разные функции. Если требуется запасная излучающая сборка, заказ детектора или целой установки не описывает нужную позицию. В собственной карточке «Море-Река» для AX7900 указан источник закрытого типа с напряжением 90 кВ. Это исходные сведения для запроса, а точное обозначение и исполнение заменяемого узла устанавливают по документации конкретной машины.

Закрытый источник — ещё не индивидуальный артикул

В левой колонке технического листа AX7900 тип источника и его напряжение перечислены отдельно от детектора, механики перемещения и вычислительного блока. Наименование AX7900 относится к машине. Оно не раскрывает производителя излучающего модуля, его серийное обозначение и аппаратную ревизию. Универсального номера запасной трубки из этой таблицы получить нельзя.

Для предложения нужны сведения, которыми располагает обслуживающая организация: модель и серийный номер установки, обозначение источника по ведомости, читаемые маркировки заменяемой сборки и применимые документы. Уточните предмет поставки: подтверждённый источник в согласованном составе либо отдельная позиция, предусмотренная документацией. Нельзя заранее считать, что источник, его питание и необходимые соединительные элементы всегда поставляются одной или, наоборот, разными частями.

Напряжение, перемещение и мощность относятся к разным строкам

Значение 90 кВ приведено для источника излучения. Питание машины 220 В — другой параметр. Эти величины не заменяют друг друга и не определяют всю спецификацию высоковольтной сборки. Совпадение одного напряжения у двух предлагаемых устройств не подтверждает одинаковые соединения, управление и применимость к установленной AX7900.

В собственной карточке 140 мм записано в строке диапазона перемещения источника. Это линейная величина, а не ток трубки и не подтверждённый размер посадки запасного модуля. Для механического согласования требуется собственный чертёж соответствующей сборки. Электрический ток источника в прочитанной таблице не установлен; его нельзя дописать, заменив единицу у числа из соседней строки.

Максимальная мощность 1,0 кВт в общей спецификации относится к оборудованию. Она не является установленной мощностью отдельной трубки или самостоятельного блока её питания. В заявке сохраните назначение каждого параметра и попросите документацию именно на предлагаемую запасную позицию. Краткий лист машины не заменяет такую спецификацию.

Детектор и его наклон не описывают источник

Плоскопанельный детектор и наклон ±30° выделены в собственных строках. Эти данные нельзя перенести на излучающий модуль как его геометрию или диапазон регулировки. При сохранении детектора обозначьте его вместе с управляющей частью в перечне существующего оборудования. Исполнитель должен видеть, с каким составом предлагается согласовать источник.

Если в заключении обслуживания назван другой узел, его фиксируют отдельно. Внешний вид изображения на экране не устанавливает индивидуальный артикул неисправной части. Предмет заявки определяется подтверждённым обозначением и согласованной границей поставки, без самостоятельной диагностики по общей рекламной характеристике.

Источник в поставке и законченная инспекционная машина

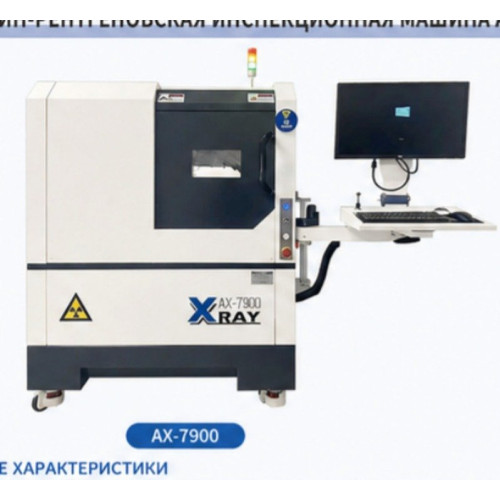

На каталожном снимке показаны закрытый корпус AX7900 и рабочее место с монитором. Сам источник и его маркировка не видны. Снимок помогает узнать компоновку установки, но не подтверждает наличие запасного модуля, состояние предлагаемого экземпляра или содержимое отдельного комплекта.

Экранирование, дверные блокировки и другие перечисленные в карточке функции относятся к предусмотренной конструкции машины. Поставка отдельного источника не является готовой инспекционной установкой с подтверждёнными свойствами всего корпуса. Состав работ и документированную проверку оборудования после обслуживания согласуют с профильным исполнителем. Этот материал определяет данные для заказа, а не процедуру установки или эксплуатации излучающего устройства.

Ведомость для предложения

Приложите идентификационные сведения об установленном источнике, доступную ведомость и перечень сохраняемых частей AX7900. Укажите количество, требуемое состояние, необходимые сопряжённые позиции и документы. Отдельно обозначьте работы и требования к подтверждению результата. Фактические применимость, комплектность, наличие, цену и срок согласуют письменно. Наличие полной машины в каталоге не доказывает отдельный складской остаток источника или включённую услугу его замены.
