FCV-587: Shift недоступен в AUTO_R, а RANGE — при Bottom Discrimination
Отсутствие реакции на выбор диапазона FCV-587 может быть связано с текущим режимом, а не с поломкой клавиши. Руководство различает автоматический диапазон AUTO_R, ручной MAN_R и отдельное влияние Bottom Discrimination. Shift не работает в автоматическом диапазоне, а клавиша RANGE недоступна при активном определении грунта. Для разбора нужно проверить оба состояния и понимать, к какой операции относится каждое ограничение.
Furuno FCV-587 в каталоге «Море-Река»
Что означает автоматический диапазон
В руководстве Furuno FCV-627/FCV-587 OME-23820-F от 13 февраля 2014 года раздел 1.5 описывает Auto как автоматическое изменение диапазона для размещения донного эха на экране. Отдельно оговорено отсутствие Shift в таком режиме. В Manual выбирается один из восьми диапазонов. Это два способа управления отображаемым окном, а не две гарантированные физические глубины обнаружения при любом датчике и любых условиях.
Производитель связывает верхнюю границу Auto Range с наибольшим установленным значением Range 1–Range 8. Поэтому автоматический выбор нельзя считать поиском с неограниченным охватом независимо от подготовленных диапазонов. Для проверки нужны действительные значения конфигурации и применимая установка. Числа в иллюстрации меню не устанавливают требуемую глубину или подходящие настройки для любого судна; такие параметры согласуются по конкретной задаче.
Shift перемещает окно, а не увеличивает его автоматически
В разделе 1.9 основной диапазон представлен как окно водной толщи, а Shift — как его перемещение к нужной глубине. В Manual это отдельная операция. Она меняет участок, который показывается в выбранном окне; её нельзя безусловно приравнять к выбору нового диапазона. Для сравнения изображений нужно записать оба параметра, поскольку одинаковый масштаб может использоваться для разных начальных глубин отображения.
Руководство отмечает, что при сдвиге больше фактической глубины эхо могут быть потеряны из представления. Это условие интерпретации окна, а не доказательство исчезновения физического дна. В статье диапазоны и Shift не изменялись, реальные глубины не измерялись и пригодность настроек для навигации не оценивалась. Выводы относятся к документированной области действия функций и должны сохранять её границы.
Bottom Discrimination задаёт самостоятельное ограничение
Для активного определения грунта на странице 5 прямо указана недоступность RANGE. Следовательно, предположение «всегда можно сначала нажать RANGE и изменить режим» не следует из этого раздела. Нужно знать состояние функции определения грунта. Её требования к датчику и остальная обработка рассматриваются отдельно; одна недоступная клавиша не подтверждает причину любого сбоя всей эхолотной установки.
Условный пример — на демонстрации показан активный Bottom Discrimination, а наблюдатель ожидает обычного действия RANGE. Для оценки нужно сравнить ожидание с указанным ограничением, а затем отдельно согласовать требуемую процедуру проверки. Это не означает, что любой отказ RANGE обязательно объясняется только этой функцией. Пример показывает необходимость записать состояние прибора, прежде чем делать заключение о клавиатуре или аппаратной неисправности.
Обозначение режима может быть скрыто
Руководство позволяет включать и выключать индикацию диапазонного режима через Header Info. Поэтому отсутствие AUTO_R на обрезанном либо настроенном без заголовка снимке не является самостоятельным подтверждением Manual. Для протокола важно установить реальный выбор меню и сохранить нужные обозначения. Видимый кадр и полная конфигурация представляют разные объёмы сведений; по одному изображению нельзя восстановить каждую настройку.

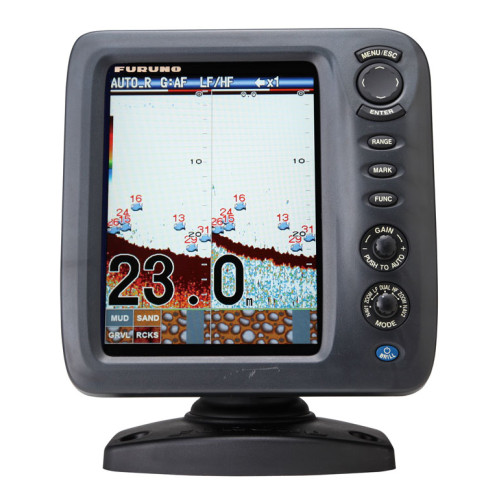

Для предложения FCV-587 в «Море-река» назовите преобразователь, требуемые функции отображения и необходимость согласованного показа управления диапазоном. Иллюстрация каталога показывает дисплей на скобе без подтверждения конфигурации или реального результата измерений. Комплект, состояние, документы, наличие и сроки уточняются отдельно. Такая постановка позволяет проверить RANGE и Shift в определённых состояниях, сохраняя различие между автоматическим выбором окна, ручным сдвигом и условиями определения грунта.
