КВ-комплект: станция, тюнер и антенна

Почему КВ покупают комплектом

Коротковолновая станция без антенны и согласующего устройства — это коробка с разъёмом. В отличие от УКВ, где антенну можно прикрутить почти любую и связь будет, на КВ антенный тракт определяет результат больше, чем сам передатчик.

Причина в физике диапазона. Одна станция работает в полосе от единиц до тридцати мегагерц, то есть длина волны меняется в тридцать раз. Антенна, оптимальная на одном конце диапазона, на другом конце превращается в нагрузку, которая отражает мощность обратно в передатчик.

Поэтому комплект — это всегда три части: станция, антенный тюнер и антенна. Убрать любую из них нельзя, а вот выбрать каждую можно по-разному, и от этого выбора зависит цена и результат.

Что делает антенный тюнер

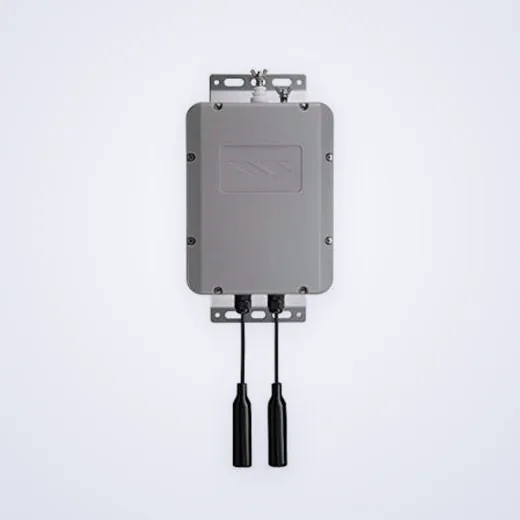

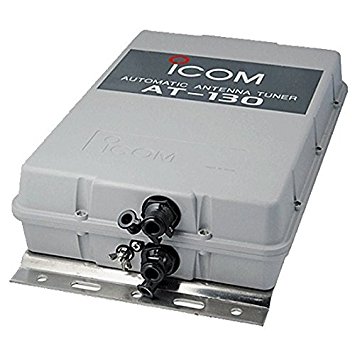

Тюнер согласует сопротивление антенны с выходом передатчика на текущей рабочей частоте. Он не улучшает антенну, он делает так, чтобы передатчик отдал в неё мощность, а не грелся сам.

Автоматический тюнер делает это за секунду при смене частоты и запоминает настройки. Ручной требует человека и знания, что крутить. На судне и на объекте, где связью занимается не радиолюбитель, берут автоматический.

Ставят тюнер у основания антенны, а не рядом со станцией. Между тюнером и антенной должен быть максимально короткий отрезок, потому что именно этот участок работает в рассогласованном режиме.

Тюнер требует заземления. На судне это корпус, на объекте — контур. Без нормальной земли согласование плавает, а мощность уходит в наводки на соседние кабели.

Какие антенны берут

Штыревая антенна — самая распространённая на судах. Она компактна, не требует растяжек и работает во всём диапазоне с тюнером. Расплата — невысокая эффективность на низких частотах и требовательность к месту установки.

Наклонный луч — провод от мачты к корпусу. Он эффективнее штыря на нижних частотах, но занимает место, боится обледенения и требует изоляторов и оттяжек.

На стационарном объекте выбор шире: там можно поставить и полноразмерную антенну, и мачту нужной высоты. На судне выбор диктуется палубой.

Общее правило одно: чем выше точка подвеса и чем дальше антенна от металла, тем лучше работает связь. Антенна, прижатая к надстройке, отдаёт мощность в корпус.

Комплект с антенной и без

Станцию можно купить отдельно — так делают, когда антенна и тюнер на объекте уже есть и меняют только приёмопередатчик.

Комплект с антенной и тюнером берут, когда связь ставят с нуля или когда старый тракт отработал своё. Считать здесь надо целиком: станция без согласованной антенны не даст паспортной дальности, сколько бы за неё ни заплатили.

У нас на складе есть оба варианта: станции в комплекте с блоком питания и антенной, станции с документами речного регистра без антенны, а также тюнеры и антенны отдельными позициями. Это позволяет добрать недостающую часть, а не менять весь тракт.

Питание и размещение

КВ-станция на передаче потребляет заметный ток. Блок питания подбирают с запасом по пиковому току, иначе на модуляции напряжение проседает и сигнал на приёме плывёт.

Провода питания ведут коротко и толсто, прямо от аккумулятора или от щита. Тонкий длинный провод даёт падение напряжения ровно в тот момент, когда станция выходит на полную мощность.

Саму станцию ставят там, где до неё дотянется оператор и где есть вентиляция. Радиатор на задней стенке должен обдуваться, а не упираться в переборку.

Что проверяют после установки

Первое — согласование на нескольких частотах во всём диапазоне, а не на одной. Тракт, согласованный на десяти мегагерцах, на трёх может быть никаким.

Второе — просадка напряжения питания на передаче. Её измеряют прямо на клеммах станции, а не на щите.

Третье — наводки. На передаче не должны сходить с ума соседние приборы: эхолот, приёмник навигационных предупреждений, автопилот. Если сходят, разносят кабели и ставят фильтры.

Четвёртое — реальная связь. Не индикатор, а подтверждённый сеанс с корреспондентом на рабочей частоте, желательно в разное время суток.
