M1437(A), M1458A и M1475A: частота и подключение при замене
Одинаковые 25 кВт в каталоге скрывают два существенных различия: у M1475A другое частотное окно, а у M1437(A) — другой тип подключения питания по странице изготовителя. Поэтому заявку на такой магнетрон начинают с точного обозначения и исполнения узла.
Три типа для передатчиков X-band
Nisshinbo приводит для всех трёх типов пиковую выходную мощность 25 кВт. У M1437(A) и M1458A указан диапазон 9380–9440 МГц, у M1475A — 9345–9405 МГц. Их частотные окна частично пересекаются, но не совпадают.
Такое пересечение не доказывает, что детали будут работать в одном передатчике. Проверяют предусмотренную частоту, тракт РЛС и разрешённую изготовителем позицию. Заказ по одной записи «25 кВт, X-band» теряет именно это различие.
Разъём и проводные выводы — разные исполнения

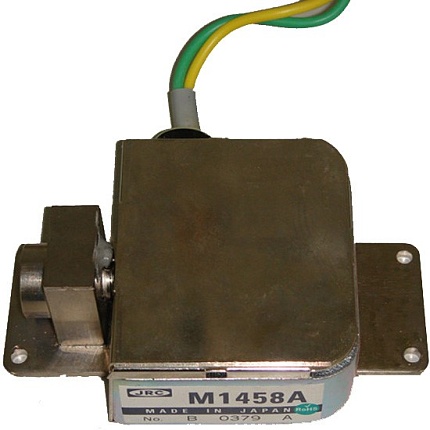

Для M1437(A) на странице производителя указан Socket type, для M1458A и M1475A — Lead wire. Эти обозначения описывают интерфейс питания и требуют сопоставления с фактическим узлом. Фотографии основания и соединения полезнее предположения, что похожий корпус подключится без изменений.
Масса также различается: для M1437(A) указаны 1,5 кг, для M1458A и M1475A — 0,7 кг. По массе нельзя определять качество либо ресурс. Она лишь помогает заметить, что сравниваются разные исполнения, и проверить нагрузку на крепление и монтажный чертёж.
Какие совпадения не снимают вопрос применимости
В кратких спецификациях совпадают коэффициент заполнения 0,001, длительность импульса 1,00 мкс, пиковые анодные значения 8 кВ и 8 А. Указаны также WR90 и фланец, эквивалентный UG-135/U. Это набор исходных характеристик, а не утверждение об универсальной взаимозаменяемости.
Напряжение накала 6,3 В на этих страницах относится к предварительному прогреву, ток указан 0,52 А. Переносить одну строку в универсальную инструкцию питания нельзя. Все режимы и порядок обслуживания сверяют с применимым руководством передатчика.
Как оформить замену без потери индекса
В нашем каталоге M1437/M1437A находится в общей карточке, а производитель использует запись M1437(A). В запросе нужно сохранить фактическую маркировку старой детали. Скобки и объединённый заголовок каталога сами по себе не являются основанием снять суффикс из заказа.
Пришлите модель РЛС, шильдик передающего блока, OEM-номер, маркировку магнетрона и фотографии соединений. Для альтернативы в предложении нужны точный тип, документ о применимости и согласованный комплект принадлежностей. Работы и проверку параметров после замены согласуют отдельно по документации оборудования.
Вопросы перед заказом
Почему M1475A нельзя выбрать только по мощности M1458A?
У моделей разные частотные окна. Кроме мощности проверяют частоту, интерфейсы, монтаж и разрешённую позицию конкретного передатчика.
Socket type и Lead wire — одно и то же подключение?
Нет. Производитель отдельно обозначает разъёмное исполнение и проводные выводы; фактическое соединение сверяют с узлом и чертежом.
Документация: Nisshinbo: M1437A · Nisshinbo: M1458A · Nisshinbo: M1475A.
