MAF1422B и MAF1425B: различия 6- и 10-кВт серии ESAC
У MAF1422B и MAF1425B совпадают частотный диапазон и ряд монтажных признаков. Но они рассчитаны на разные электрические режимы. При замене важно не сократить запрос до «магнетрона ESAC», а сверить полный тип и ведомость конкретного передатчика.
Назначение и общая конструктивная серия
Nisshinbo относит обе модели к X-band компонентам морской радиолокации серии ESAC — Extended Surface Area Cathode. На индивидуальных страницах указан фиксированный диапазон 9380–9440 МГц. Речь идёт о микроволновом X-диапазоне радара; обозначение X-band не следует переводить как рентгеновский диапазон.
В обоих случаях приведены волновод WR90, фланец, эквивалентный UG-135/U, проводные выводы, воздушное либо принудительное воздушное охлаждение и масса 0,4 кг. По этим сведениям удобно начать сверку, но вывод о замене по ним одним делать нельзя.
Разница находится в мощности и анодном режиме

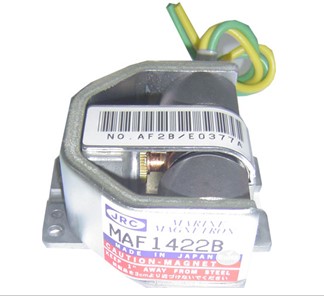

MAF1422B имеет пиковую выходную мощность 6 кВт; в таблице производителя указаны пиковое анодное напряжение 4,5 кВ и ток 4,5 А. Для MAF1425B на индивидуальной странице приведены 10,5 кВт, 5,6 кВ и 5 А. Серия при этом называется 10-кВт: название класса и строка численного параметра решают разные задачи.
У обоих типов приведены коэффициент заполнения 0,001 и длительность импульса 1,25 мкс. Эти совпадения не устраняют различие анодных параметров. Данные здесь нужны для сопоставления документов, а не для самостоятельного изменения модулятора или режима передатчика.
Как читать связь MAF и MSF
Производитель указывает соответствие электрических характеристик MSF и MAF с идентичным номером. Это относится к конкретным совпадающим номерам; из такой формулировки не следует, что MSF1422B можно заменить любым MAF или что варианты 1422 и 1425 одинаковы.
Электрическое соответствие также не подтверждает автоматически все монтажные условия и одобрение замены в установленной РЛС. Уточняют полное обозначение, исполнение корпуса, выводы и применимую ведомость запчастей. Отдельный суффикс, которого нет в проверяемом документе, нельзя считать лишней буквой.
Что проверить в предложении поставщика
Сначала сопоставьте тип установленной детали с позицией OEM. Затем проверьте, что в предложении сохранены номер и суффикс, указаны изготовитель и состояние. Если предлагается иное обозначение, запросите документальное основание именно для вашей модели передающего блока.
К заявке приложите фото маркировки, шильдика блока, основания и выводов, укажите количество, нужный комплект документов и пункт получения. При плановом ремонте отдельно согласуйте комплект принадлежностей и работы сервиса. Карточка товара помогает найти позицию; окончательную спецификацию фиксируют в предложении.
Вопросы перед заказом
MAF1425B — это 10 или 10,5 кВт?
Производитель относит его к 10-кВт серии, а на индивидуальной странице указывает пиковое значение 10,5 кВт. В технической заявке лучше сослаться на конкретный лист данных.
Одинаковый номер у MAF и MSF разрешает установку без проверки?
Нет. Указанное изготовителем электрическое соответствие не заменяет проверку механического исполнения и применимости к установленному передатчику.
Документация: Nisshinbo: MAF1422B · Nisshinbo: MAF1425B.
