RU-SLE: верхний источник структурированного света и состав замены
В системе инспекции паяльной пасты RU-SLE осветительный тракт состоит из кольцевой RGB-LED-подсветки и верхнего источника структурированного света. Эти элементы прямо названы в собственной карточке «Море-Река» и техническом листе. При запросе запасной верхней сборки важно сохранить это различие. Общее слово «подсветка» может привести к предложению другого узла, хотя обе позиции работают внутри одной измерительной системы.
Как назвать требуемую сборку
В запросе используйте полное описание: верхний источник структурированного света для конкретной RU-SLE. Отдельно обозначьте сохраняемые кольцевой RGB-осветитель, камеру и оптику. В карточке также названа 3D-проекционная оптика, формирующая профиль отпечатка. Источник света нужно согласовать с этим существующим трактом, а не подбирать только по яркости или внешнему размеру корпуса.
Опубликованный лист не раскрывает производителя и индивидуальный артикул верхнего модуля, его аппаратную ревизию или состав внутренних элементов. Он также не определяет тип проекционного чипа, длину волны, количество направлений проекции или применимость лазерной конструкции. Такие характеристики нельзя дописывать к запасной позиции по общему названию структурированного света. Их подтверждают для фактически установленного и предлагаемого исполнения.
Пять мегапикселей относятся к камере
Камера в техническом листе выделена отдельной строкой и названа пятимегапиксельной. Это не разрешение верхнего источника и не готовое обозначение его управляющей платы. Поле обзора 42×34 мм и величина 17 мкм также характеризуют описанную конфигурацию измерения, не размер световой сборки или шаг её элементов.
При замене одного модуля перечислите сохраняемые части оптического тракта с маркировками. Для предложения нужны данные о камере, объективе, управлении светом и версии применимой документации, если они доступны. Совпадение названия RU-SLE у двух машин не подтверждает одинаковый состав всех выпусков и не устанавливает взаимозаменяемость модулей другого прибора AOI или SPI.
Граница поставки должна быть понятна до заказа
Укажите, требуется ли верхний источник в сборе либо определённая позиция, предусмотренная ведомостью установленной машины. Если предложение включает управляющие или соединительные элементы, их названия и количество нужно перечислить явно. Не следует считать отдельную плату управления, световую часть, оптические элементы и крепление одной универсальной запасной деталью без подтверждённой спецификации.

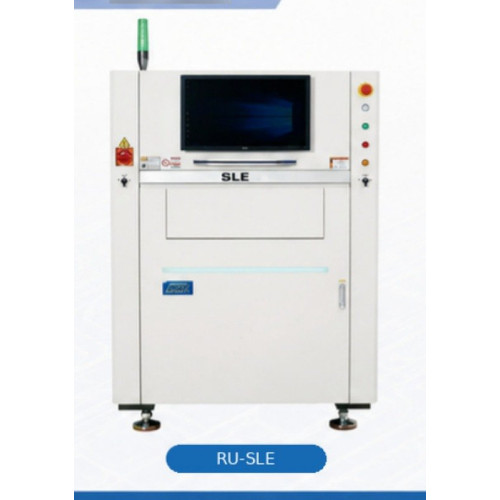

Приложите фотографии доступных маркировок и обозначение узла по документации обслуживающей организации. Общий снимок RU-SLE из каталога показывает машину, но не маркировку источника и его посадочное место. По изображению корпуса нельзя восстановить разъёмы, электрические номиналы или комплектность отдельной поставки. Эти сведения согласуют по конкретной сборке, без самостоятельного изменения её соединений.
Характеристики измерения не являются паспортом источника
Максимальная высота обнаружения 450 мкм и заявленные показатели повторяемости относятся к системе контроля. Они не устанавливают отдельную погрешность сменного светового модуля. Для подтверждения результата после обслуживания согласуют работу всей сохраняемой измерительной конфигурации на предусмотренном образце, а не только факт появления света.
Требование электропитания 1,8 кВА в нижней части листа относится к машине. Его нельзя присвоить верхнему источнику как мощность или использовать для выбора его блока питания. Для запасной сборки нужны собственные подтверждённые данные. Порядок проверки и необходимые работы определяют по применимой документации; краткая карточка не задаёт процедуру оптической настройки.
Данные для предметного предложения
Передайте модель и серийный номер RU-SLE, обозначение верхнего источника, сведения о сохраняемой камере, RGB-подсветке и управлении. Укажите количество, требуемое состояние, необходимые сопряжённые позиции и документы. Попросите зафиксировать применимость предлагаемой сборки, её точный состав, цену и срок. Наличие целой SPI-машины в ассортименте не подтверждает складской остаток отдельного источника. Работы по замене и проверке не считаются включёнными автоматически: их объём согласуют в предложении отдельно от аппаратной позиции.
