Эхолот на судне: где заканчивается рыбопоиск и начинается навигация

Два прибора с одинаковым названием

Слово «эхолот» обозначает сразу два класса техники, и разница между ними больше, чем кажется по каталогу.

Рыбопоисковый прибор нужен, чтобы увидеть, что под водой: рельеф, косяк, структуру дна. Его ценят за картинку и за разрешающую способность, а вопрос «а можно ли этой цифре верить при расхождении» перед ним не стоит.

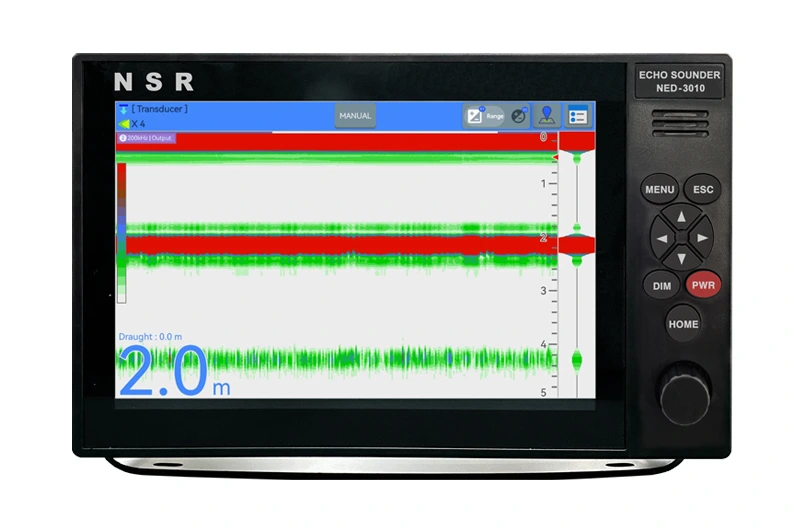

Навигационный эхолот решает ровно одну задачу: сообщить вахтенному глубину под килем и предупредить, когда она меньше заданной. Картинка ему нужна постольку-поскольку, а вот достоверность цифры и поведение прибора при потере дна — критичны.

Отсюда практическое следствие для закупки: рыбопоисковый прибор не заменяет навигационный на приёмке, даже если он дороже и красивее. Смотрят не на характеристики, а на назначение и документы.

Частота, мощность и диапазон глубин

Три цифры в описании связаны между собой, и понимать их надо вместе.

Частота определяет, как далеко пробивает сигнал и насколько узок луч. Низкая частота идёт глубже, но луч широкий и мелкие детали смазаны. Высокая частота даёт узкий луч и подробную картину, но на большой глубине затухает. Для навигации на внутренних путях и в прибрежных районах обычный выбор — участок в районе двухсот килогерц.

Мощность излучения определяет запас: чем она выше, тем увереннее прибор держит дно на предельной для себя глубине и в мутной воде. Шестьсот ватт — типовое значение для навигационного прибора на диапазон до двухсот метров.

Диапазон глубин в описании — это возможность, а не обещание. Реальная предельная глубина зависит от грунта, взвеси и от того, как встал датчик. Ил поглощает сигнал сильнее, чем песок или камень, и разница бывает кратной.

Датчик: место установки решает всё

Датчик — самая проблемная часть системы, и почти все жалобы на эхолот на самом деле жалобы на его установку.

Он должен смотреть строго вниз и находиться в невозмущённом потоке. Если перед ним по ходу есть выступ, шпигат, сварной шов или решётка, за ними идёт пузырьковый след, и прибор на ходу теряет дно ровно тогда, когда глубина нужнее всего.

Второй враг — работающий винт и его вибрация. Датчик разносят с винтом настолько, насколько позволяет корпус; на малых судах это единственное ограничение, определяющее место.

Третье — кабель датчика. Его не укорачивают и не наращивают по вкусу: длина входит в согласование, и переделанный кабель меняет чувствительность. Если длины не хватает, берут другой комплект, а не паяют удлинитель.

И заранее продуманный доступ. Датчик когда-нибудь придётся обслуживать или менять, и место, куда можно добраться только в доке, превращает получасовую работу в событие.

Документы и поверка

Навигационный эхолот на судне — прибор, который смотрят при освидетельствовании, и здесь снова важна не модель, а бумаги. Сертификат Речного Регистра для внутренних путей, документы Морского Регистра для морских судов; они не заменяют друг друга.

Отдельно идёт поверка. Эхолот показывает измеренную величину, и как средство измерений периодически проверяется на соответствие. Комплект «прибор плюс сертификат плюс поверка» продаётся и принимается целиком; прибор без этих строк сдать нельзя, хотя работать он будет.

Поэтому при заказе цифра в прайсе сравнивается не с ценой похожей модели, а с полным составом поставки. Разница между «эхолот» и «эхолот с кабелем двадцать метров, сертификатом и поверкой» — это не наценка, а другой товар.

Как эхолот живёт с остальным мостиком

Глубину хочет видеть не только сам прибор. Её берут картплоттер, регистратор данных рейса, иногда система сигнализации. Поэтому у навигационного эхолота есть выход данных, и его планируют вместе с прокладкой остальных линий мостика.

Полезная мелочь, которую включают почти всегда: сигнализация по минимальной глубине. Вахтенный не смотрит на экран постоянно, а звук срабатывает независимо от того, куда он смотрит.

И ещё одна: датчик стоит не в плоскости киля, и разница между показанием и реальной водой под килем — это постоянная поправка. Её вводят один раз при настройке и записывают, иначе каждый новый вахтенный пересчитывает её в уме по-своему.

Что уточнить перед заказом

Какие глубины реально бывают на маршруте и какая минимальная интересует. Какой грунт преобладает. Для какого района плавания оформляется судно и какой документ спросят на освидетельствовании. Где физически можно поставить датчик и какой длины до него кабель. Какие приборы на мостике должны получать глубину.

Пять ответов определяют и частоту, и мощность, и комплект поставки. Выбор по диагонали экрана — последнее, что имеет значение.
