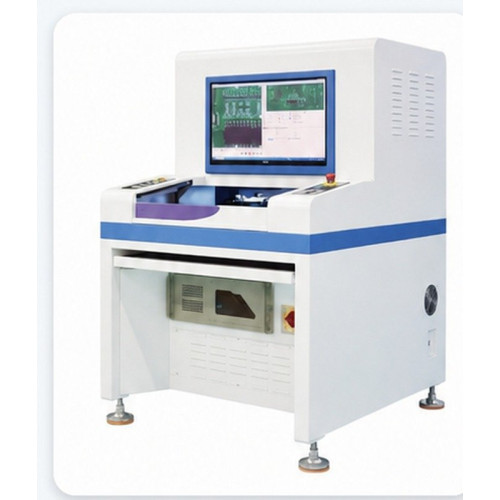

RU-500 — настольная система автоматического оптического контроля в автономном исполнении: машина не встраивается в конвейер, плату кладёт оператор. Такой формат оправдан на участках, где нужен выборочный или сплошной контроль после печи, но объёмы не требуют онлайн-инспекции в линии. Система выявляет дефекты нанесения пасты, установки компонентов и паяных соединений.

Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)

Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.

Оптика построена на цветной CCD-камере 5 Мп с многоугольным RGB-светодиодным кольцевым источником света и цифровым регулируемым контроллером постоянного тока. Стандартное разрешение 25 мкм на пиксель, опционально доступны 10, 15 и 20 мкм; при стандартном разрешении эквивалентное поле зрения составляет 20 x 20 мм. Минимальный распознаваемый компонент — 0201, время обработки одной области менее 100 микросекунд, распознавание одного объекта занимает 0,5 секунды.

Алгоритмическая часть комбинирует несколько подходов: анализ логики, сравнение изображений по цвету и оттенку, сравнение по форме и контуру, бинарное и эталонное сравнение. Применяется машинное зрение на основе глубокого обучения с автоматическим созданием эталонных изображений и дифференциальным сравнением. Перечень выявляемых дефектов включает отсутствие и смещение компонента, короткое замыкание, перемычки, недостаток и избыток припоя, переворот, неправильную полярность, загрязнение, царапины и сколы. Платформа X-Y на сервоприводе переменного тока с точностью позиционирования менее 15 мкм и скоростью перемещения 700-750 мм/с; управление — промышленный ПК на i5-4460 и 24-дюймовый монитор.

Ключевые особенности

• Автономное (офлайн) исполнение — не требует встраивания в конвейер
• Цветная CCD-камера 5 Мп, RGB-светодиодная многоугольная кольцевая подсветка
• Разрешение 25 мкм/пиксель стандартно; 10/15/20 мкм опционально
• Минимальный распознаваемый компонент 0201
• Скорость распознавания 0,5 с на объект, обработка области менее 100 мкс
• Машинное зрение на глубоком обучении с автосозданием эталонных изображений
• Платформа X-Y на сервоприводе, точность менее 15 мкм
• 24-дюймовый монитор и промышленный ПК i5-4460

Применение

Контроль качества после печи оплавления на участках мелкой и средней серии, входной и выходной контроль на ремонтных участках, аудит качества на контрактных производствах. Входит в типовую комплектную SMT-линию с установщиком RU-F660 как автономная станция контроля.
