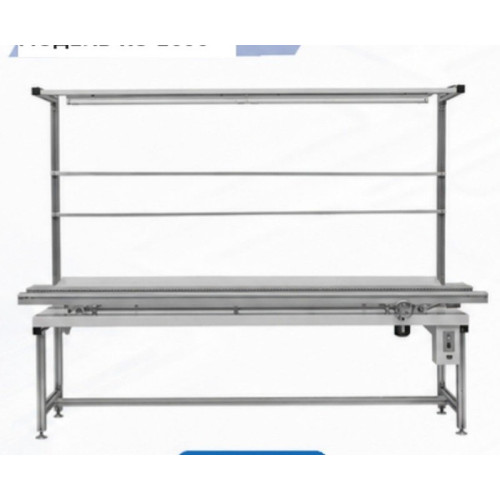

RU-2000 — рабочий конвейер для участка ручного монтажа: установки выводных компонентов, сборки, финального контроля и упаковки. Изделия движутся вдоль линии, операторы сидят по местам и выполняют свою часть работы — организация участка, при которой не приходится передавать платы из рук в руки и терять время на перемещения.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Линия длиной 2 м рассчитана на три рабочие станции, расположенные через каждые 0,6 м. Рабочая высота 750 ± 15 мм подобрана под сидячую работу. Скорость транспортировки регулируется в диапазоне 0,5-1,8 м/мин, привод — мотор-редуктор постоянного тока 60 Вт с частотной регулировкой 50-300 мм/мин; в исполнении с цепным приводом используется цепь 3/8 дюйма. Режим работы автоматический или ручной, переключение механическое.
Каркас собран из специального алюминиевого профиля 30 x 40 x 1,2 мм, корпусные элементы — холоднокатаный лист 1,2 мм светло-серого цвета, поверхности анодированы. Конвейерная цепь — из инженерного пластика с алюминиевыми штифтами, длина цепи может изменяться. Над рабочей зоной установлена однотрубчатая светодиодная лампа. Опционально доступны подъёмный механизм, импортный двигатель с управлением скоростью и импортный ПЛК с сенсорным экраном.
Ключевые особенности
- Длина линии 2 м, 3 рабочие станции через каждые 0,6 м
- Рабочая высота 750 ± 15 мм
- Скорость транспортировки 0,5-1,8 м/мин, регулировка частоты 50-300 мм/мин
- Мотор-редуктор постоянного тока 60 Вт; цепной привод 3/8 дюйма
- Автоматический или ручной режим, механический переключатель
- Каркас из алюминиевого профиля 30 x 40 x 1,2 мм, анодированные поверхности
- Светодиодное освещение рабочей зоны
- Опции: подъёмный механизм, импортный двигатель, ПЛК с сенсорным экраном
Применение
Участки ручной установки выводных компонентов, финальной сборки корпусных изделий, визуального контроля и упаковки. Стыкуется с SMT-линией через приёмный конвейер и позволяет организовать полный цикл от монтажа до готового изделия на одной площади.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | сборочный конвейер ручного участка |
| Длина транспортной линии | 2 м |
| Рабочая высота | 750 ± 15 мм |
| Режим привода | регулировка частоты 50-300 мм/мин; цепной привод 3/8" |
| Скорость транспортировки | 0,5-1,8 м/мин |
| Тип двигателя | мотор-редуктор постоянного тока 60 Вт |
| Мощность двигателя | мотор-редуктор 40 Вт (модельный) |
| Напряжение питания | однофазное 220 В |
| Освещение | однотрубчатая светодиодная лампа 0,9 Вт |
| Расположение рабочих станций | через каждые 0,6 м, всего 3 станции |
| Режим управления | автоматический или ручной |
| Станция управления | механический переключатель |
| Конструкция машины | профиль 30 x 40 x 1,2 мм из алюминиевого сплава; холоднокатаный лист 1,2 мм, светло-серый цвет корпусных элементов |
| Материалы | специальный алюминиевый профиль, холоднокатаный лист, направляющие, подшипники, крепёжные детали |
| Тип конвейера и цепи | цепь из инженерного пластика и алюминиевый штифтовый конвейер, допускается изменение длины |
| Мощность нагрева | 40 Вт |
| Мощность вентилятора | 50 Вт, осевой вентилятор |
| Дополнительные опции | подъёмный механизм; импортный двигатель с управлением скоростью; импортный ПЛК и сенсорный экран |
| Габаритные размеры (Д x Ш x В) | 2000 x 600 x 2000 мм (со стойкой освещения); 2000 x 600 x 750 мм (без стойки) |
