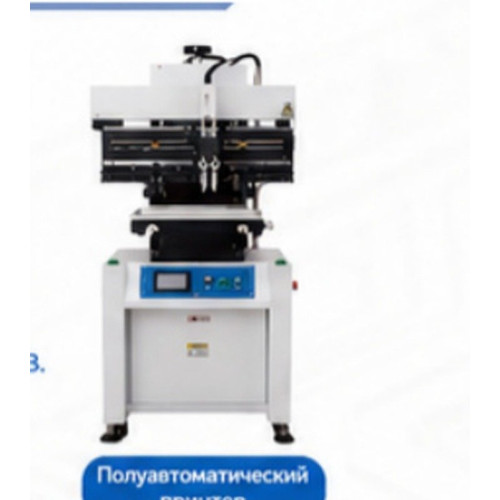

RU-3088 — полуавтоматический принтер паяльной пасты: оператор устанавливает и снимает плату, всё остальное делает машина. Головка ракеля приводится ножевым цилиндром и автоматически перемещается влево и вправо с регулируемым ходом и скоростью; печать возможна в обоих направлениях, что удовлетворяет разным требованиям к отпечатку.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Позиционирование трафарета выполняется по четырём стальным сеткам и обеспечивает повторяемость печати до ±0,02 мм; узел совместим с трафаретами разных размеров. Головка ракеля легко смещается вправо и влево, допускается установка титановой стальной ракели длиной 200-350 мм на выбор. Перемещение построено на серводвигателе с высокоточным линейным направляющим рельсом, скорость печати задаётся частотным преобразователем прямо на панели управления — движение ракеля и печать синхронизированы.
Управление промышленное, на ПЛК; параметры задаются на LED-экране. Съёмная панель открывает доступ к ПЛК и плате для обслуживания. Вакуум обеспечивает тайваньский генератор Mingde с длительным ресурсом и низким уровнем шума. Потребляемая мощность всего 100 Вт при питании от обычной сети 220 В.
Ключевые особенности
- Головка ракеля с приводом от ножевого цилиндра, регулируемые ход и скорость
- Печать вперёд и назад
- Позиционирование по четырём стальным сеткам, повторяемость ±0,02 мм
- Титановая стальная ракель 200-350 мм на выбор
- Серводвигатель с высокоточным линейным направляющим рельсом
- Промышленное управление ПЛК, параметры на LED-экране
- Тайваньский вакуумный генератор Mingde (MD)
- Съёмная панель для быстрого доступа к ПЛК и плате
Применение
Мелкосерийные и среднесерийные участки, где полностью автоматический принтер экономически не оправдан, но ручной уже не даёт нужной повторяемости. Часто ставится первой машиной линии перед четырёх- и шестиголовочным установщиком; в требованиях к установке SMT-линии указан как штатный полуавтоматический принтер.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | полуавтоматический трафаретный принтер паяльной пасты |
| Размер печатаемой платы | 320 x 520 мм |
| Площадь печати по трафарету | 320 x 520 мм |
| Скорость печати | 0-100 мм/с |
| Точность печати | ±0,02 мм |
| Точность позиционирования машины | ±0,02 мм |
| Способ фиксации трафарета | внешние зажимные приспособления |
| Толщина трафарета | 110 мм (посадочный диапазон узла) |
| Регулировка вакуумного стола | вперёд-назад ±10 мм, влево-вправо ±10 мм |
| Привод ракеля | ножевой цилиндр, автоматическое перемещение влево и вправо |
| Ракель | титановая стальная, 200-350 мм на выбор |
| Привод перемещения | серводвигатель с высокоточным линейным направляющим рельсом |
| Регулировка скорости | частотный преобразователь, установка с панели управления |
| Управление | промышленный ПЛК, параметры на LED-экране |
| Вакуумный генератор | тайваньский Mingde (MD) |
| Потребляемая мощность | 100 Вт |
| Питание | 220 В переменного тока, 50/60 Гц |
| Габаритные размеры (Д x Ш x В) | 1800 x 700 x 1650 мм |
| Требования к сжатому воздуху | 0,5-0,8 МПа |
Полуавтоматический трафаретный принтер паяльной пасты RU-3088
- Производитель: OMEGA RF
- Модель: RU-3088
-
0р.
