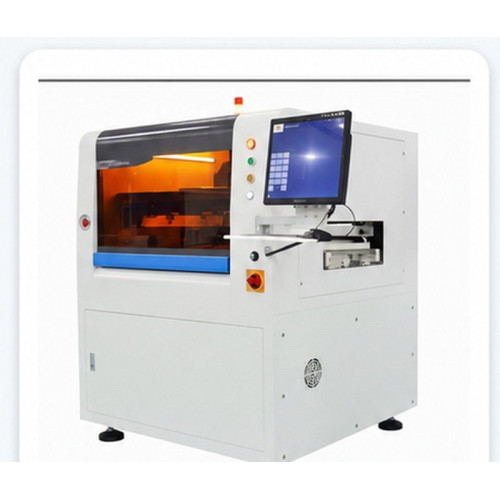

RU-X3 — автоматический принтер паяльной пасты, штатная машина комплектной SMT-линии с установщиком RU-F660. Плата подаётся односекционным конвейером, позиционируется шаговым приводом с шариковым винтом и автоматически зажимается; система зрения на высокопроизводительной CCD-камере с равномерной кольцевой подсветкой распознаёт реперные метки, а трёхосевая платформа UVW доводит совмещение платы с трафаретом.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Печатающий узел построен на продольной портальной конструкции с режущей балкой: ракель идёт стабильно, с высокой точностью, а при отделении трафарета давление автоматически снижается — паста не тянется за фольгой. Скорость ракеля регулируется в диапазоне 10-180 мм/с, давление 0,5-10 кг, скорость отделения 0-20 мм/с, стандартный угол ракеля 60 градусов. Точность печати ±0,025 мм, повторяемость позиционирования ±0,02 мм, время цикла менее 8 секунд на плату без учёта печати и очистки.
Тонкая настройка ширины конвейера ведётся по четырём направлениям приводами шарикового винта с функцией синхронной регулировки. Очистка трафарета выполняется в сухом, влажном или вакуумном режиме на выбор, поддерживается автоматическая очистка. Принтер поддерживает платы 50 x 50 - 600 x 400 мм толщиной 0,4-6 мм и трафареты от 370 x 370 до 737 x 737 мм с пневматической фиксацией. Управление ведётся из оболочки Windows: журнал операций, самодиагностика неисправностей, световая аварийная сигнализация; программное обеспечение обслуживается и обновляется бесплатно.
Ключевые особенности
- Точность печати ±0,025 мм, повторяемость позиционирования ±0,02 мм
- Время цикла менее 8 секунд на плату
- CCD-система зрения с распознаванием MARK-меток и управляемым освещением
- Трёхосевая платформа коррекции UVW
- Продольная портальная конструкция с режущей балкой, автоснижение давления при отделении
- Автоматическая очистка трафарета: сухая, влажная, вакуумная
- Пневматическая фиксация трафарета, трафареты до 737 x 737 мм
- Совместимость по SMEMA, направление передачи выбирается программно
Применение
Первая машина автоматизированной SMT-линии среднего класса. Нанесение паяльной пасты на платы источников питания, светодиодной продукции, контроллеров, приборной и телекоммуникационной электроники. Поддерживает компоненты 0201 и 0402 и микросхемы с шагом выводов от 0,4 мм.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | полностью автоматический трафаретный принтер паяльной пасты |
| Операционная система | Windows XP (по каталогу) / Windows 7 (по коммерческому предложению) |
| Сигнальное подключение | SMEMA-совместимая цепочка |
| Система зрения | высокопроизводительная CCD-камера и система обработки изображений |
| Точность печати | ±0,025 мм |
| Точность повторного позиционирования | ±0,02 мм |
| Время цикла | менее 8 с/плата, без учёта печати и очистки |
| Размер трафарета | 370 x 370 - 737 x 737 мм |
| Фиксация трафарета | пневматическая |
| Размер платы | мин. 50 x 50 мм, макс. 600 x 400 мм (по каталогу); 50 x 50 - 500 x 400 мм (по КП) |
| Толщина платы | 0,4-6 мм |
| Вес платы | не более 3 кг |
| Опоры платы | магнитная платформа, магнитный зажим, магнитные штифты и упоры |
| Тип конвейера | односекционная конвейерная система |
| Направление передачи | слева направо / справа налево / слева налево / справа направо, программно |
| Платформа UVW | X ±3,5 мм; Y ±6,5-7 мм; тета ±2° |
| Высота передачи | 900 ± 20 мм |
| Скорость ракеля | 10-180 мм/с, регулируемая |
| Давление ракеля | 0,5-10 кг |
| Скорость отделения | 0-20 мм/с, регулируемая |
| Угол ракеля | стандартный 60° |
| Режим очистки трафарета | сухая / влажная / вакуумная очистка (на выбор) |
| Распознавание 2D | нет (доступно в исполнении RU-X5) |
| Программное обеспечение | пожизненное бесплатное обслуживание и обновления |
| Источник воздуха | 4-6 кгс/см2, 50/60 Гц |
| Питание | AC 220 В ±10%, 50/60 Гц, 2,5 кВт |
| Габаритные размеры (Д x Ш x В) | 1200 x 1200 x 1466 мм (по каталогу); 1200 x 1200 x 1460 мм (по КП) |
| Вес | 600 кг |
Полностью автоматический трафаретный принтер паяльной пасты RU-X3
- Производитель: OMEGA RF
- Модель: RU-X3
-
