RU-X5 — принтер паяльной пасты в высокой комплектации. Главное отличие от RU-X3 — встроенная 2D-инспекция: машина проверяет плотность печати сразу после нанесения, не отдавая брак дальше по линии. Оптика заменена на систему обработки изображений со сверхнизким искажением, повторяемость позиционирования поднята до ±0,01 мм, минимальный распознаваемый компонент — 0201.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев.
Печатающий узел, как и в базовой модели, построен на продольной портальной конструкции с режущей балкой: ракель работает стабильно, давление при отделении трафарета снижается автоматически. Скорость ракеля 10-180 мм/с, давление 0,5-10 кг, скорость отделения 0-20 мм/с, угол 60 градусов. Точность печати ±0,025 мм, цикл менее 8 секунд на плату. Очистка трафарета выполняется в сухом, влажном или вакуумном режиме, поддерживается автоматическая очистка.
Плата подаётся сегментным конвейером и позиционируется шаговым приводом с шариковым винтом; фиксация трафарета пневматическая, размеры трафарета от 370 x 370 до 737 x 737 мм. Платформа UVW корректирует совмещение по X ±3,5 мм, Y ±6,5 мм и повороту ±2 градуса. Оболочка работает под Windows 7: журнал операций, самодиагностика неисправностей, световая аварийная сигнализация; обслуживание и обновления программного обеспечения бесплатны. Машина совместима с линией по SMEMA, направление передачи выбирается программно.
Ключевые особенности
- 2D-инспекция: проверка и контроль плотности печати пасты
- Повторяемость позиционирования ±0,01 мм, точность печати ±0,025 мм
- CCD-система обработки изображений со сверхнизким искажением
- Минимальный распознаваемый компонент 0201
- Время цикла менее 8 секунд на плату
- Автоматическая очистка трафарета: сухая, влажная, вакуумная
- Трёхосевая платформа UVW, пневматическая фиксация трафарета
- Windows 7, журнал операций и самодиагностика, совместимость по SMEMA
Применение
Линии с высокими требованиями к качеству отпечатка: платы с мелким шагом выводов, BGA и компонентами типоразмера 0201, изделия ответственного назначения. 2D-инспекция снимает необходимость в отдельной SPI-машине на участках среднего объёма.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | полностью автоматический трафаретный принтер паяльной пасты, высокая комплектация |
| Операционная система | Windows 7 |
| Сигнальное подключение | SMEMA-совместимая цепочка |
| Оптическая система | CCD-система обработки изображений со сверхнизким искажением |
| Точность печати | ±0,025 мм |
| Точность повторного позиционирования | ±0,01 мм |
| Распознавание 2D | есть — повышает и проверяет плотность печати |
| Минимальный распознаваемый компонент | 0201 |
| Время цикла | менее 8 с/плата, без учёта печати и очистки |
| Размер трафарета | 370 x 370 - 737 x 737 мм |
| Фиксация трафарета | пневматическая |
| Размер платы | мин. 50 x 50 мм, макс. 520 x 340 мм |
| Толщина платы | 0,4-6 мм |
| Вес платы | не более 3 кг |
| Опоры платы | магнитная платформа, магнитный зажим, боковые зажимы вручную |
| Тип конвейера | сегментный конвейер |
| Направление передачи | слева направо / справа налево / слева налево / справа направо, программно |
| Платформа UVW | X ±3,5 мм; Y ±6,5 мм; тета ±2° |
| Высота передачи | 900 ± 20 мм |
| Скорость ракеля | 10-180 мм/с, регулируемая |
| Давление ракеля | 0,5-10 кг |
| Скорость отделения | 0-20 мм/с, регулируемая |
| Угол ракеля | стандартный 60° |
| Режим очистки трафарета | сухая / влажная / вакуумная очистка (на выбор) |
| Программное обеспечение | пожизненное бесплатное обслуживание и обновления |
| Источник воздуха | 4-6 кгс/см2, 50/60 Гц |
| Питание | AC 220 В ±10%, 50/60 Гц, 2,5 кВт |
| Габаритные размеры (Д x Ш x В) | 1200 x 1200 x 1500 мм |
| Вес | 800 кг |

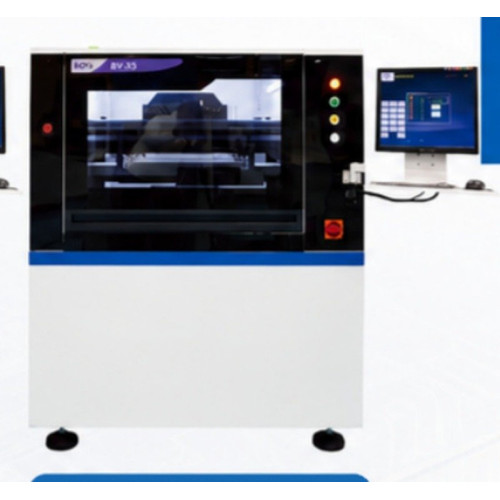

Автоматический трафаретный принтер RU-X5 с 2D-инспекцией отпечатка
- Производитель: OMEGA RF
- Модель: RU-X5
-
